ようやく新作がまとまりました。（形だけですが）H2Kとネーミングしました。
今回のテーマは
１．気に入っているフルレンジSA/F80AMGに低域を加えたい。
スッキリ歯切れの良い低音を目標としました。（ウーファーはDayton RS150S-8 ）
２．塩ビ管の特徴をフルに生かして色々なことを試せるような構造にしたい。
以上、２つです。
その結果VP規格のチーズ管、異型ソケットの組合せとしました。
特徴は
１．空気室の容量を有る程度自由に変化可能
２．シングルウーファー、ダブルウーファーの切り替え可能。
３．正相逆相、直列並列接続自由
４．フルレンジ部分を簡単に交換可
５．各ブロックにターミナルを付けたのでマルチアンプ化容易
６．スパイラル、バスレフ、ダブルバスレフ、ダンプラ等パイプ交換で可
バカげて重いが細かく分割出来るので運搬可能です。
音は中高音は期待通り、低域は切れ味、量感は良いのですが伸びが
今ひとつ満足していません。エージング（かなりしましたが）での変化に期待。
以下貼付写真のコメントです。

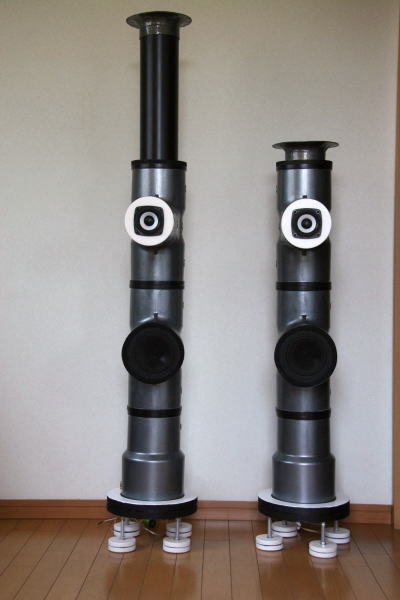

１．標準システム
普段は右側の状態で聴いています。
（フルレンジ中心迄９０センチ、上部鉛ホーン迄１２０センチ） 左側はスパイラルを上に引き出し空気室を増やした状態です。
（同１５０センチ） 新作カッコイイですねッ！！ 上の部分は伸び縮みするのすね。 細かい所も特徴満載ですね！ |
 |

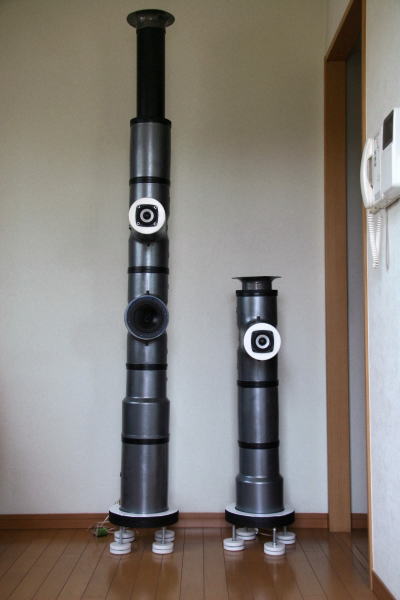

２．最大・最小
左が空気室を目一杯増やした状態
下から、
スタンド（第１ウーファー込み重さ１５キロ）、
VP１５０ソケット（３キロ）、
１５０×１２５異型ソケット（３キロ）、
１２５×１２５チーズ（第２ウーファー込み１３キロ）、
１２５×１００チーズ（３キロ）＋１００×７５チーズ（フルレンジ込み３キロ）、
１２５ソケット（２キロ）、
スパイラル（２キロ）
総重量４４キロとなりました。
高さは届かず計れません、２メーター以上有ります。 右は最小から２番目の組合せになります。
（フルレンジ＋第１ウーファー） 真ん中の１２５センチソケットを外すと最小構成になりますが、
フルレンジ位置が低すぎて違和感が有り実用的では有りません。 こんなに伸び縮みするんですかッ！ 凄過ぎです。。 |
 ↑クリックすると大きくなります。 |

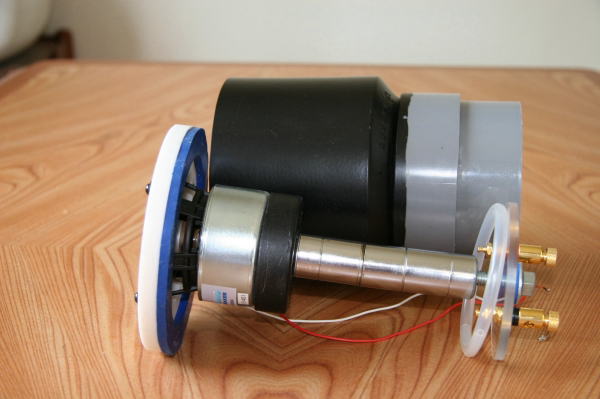

３．フルレンジ部分内部構造
密閉構造です。
１００Hz以下は必要ないこととウーファーの干渉を避けたいので 完全密閉式としました。簡単に取り外し可能です。
単体でも使用できるようにしました。 いつもの通りタイムドメイン式でユニットと筐体はゲルで振動を遮断しています。
単体でも使用出来るようになっているとは抜かりないですね！ |
 |

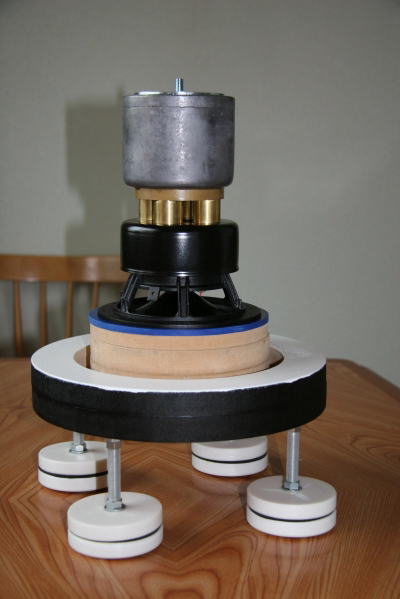

４．第１ウーファーとスタンド
下向きに乗せてます。
マグネットの上には真鍮製の円柱と円盤を介し８キロの鉛を抱かせました。 第２ウーファーも同じです。
これにより切れの良い低域が確保出来たと考えています、（どうでしょうか）
下にもウーファーがあったのですねッ！ |
 ↑クリックすると大きくなります。 |
５．スタンド兼ホーン
写真は裏から見たところです。
スタンド本体は２１ミリ厚のMDF板を２枚重ねてます。 第１ウーファーを乗せるバッフル板を含めると７５ミリ以上の厚さになるので
ホーン状に加工しました。 スタンドの足は重い上体を支えるため４本足とし、
８センチのデュポンコーリアンに３ミリ厚のショックノンという衝撃吸収効果があるという シートを咬ませサンドイッチ構造としインシュレーターの機能も持たせました。 塩ビ管は内部をパンチカーペットを貼っています。吸音材は一切入れていません
（いろいろやりましたが現在は全部外しました、フルレンジ部分も抜きました）
ネットワークはウーファーには３．５mhのコイル、
フルレンジには１００μFのコンデンサを使用しています。 低域は１２mhの空芯コイルと切り替え可能にする予定です。（１００Hzハイカット）
本当に細かい所も抜かりがないですね〜。 管理人は少し見習わないと駄目ですね〜〜。(~_~;) う〜〜ん。音を聴いてみたいですッ！！ それではまた改良や新作製作されましたらご投稿下さい。 ブログにも遠慮なくコメントして下さいネ！ |
