地蔵です。
いつもお世話になっております。

新しいスピーカーを紹介します。
新しいといいましても従来の「ハマー」の弟分のようなものです。
名称は「ハマーＳ」です。

実は私の先輩が人づてに私が塩ビ管でスピーカーを制作していることを
聞きつけ、音を聞かせてほしいとのことで拙宅に来られました。
大変気に入られたようで、ぜひ一台作ってほしいと依頼されました。

その先輩は会社を定年後、ボランティアで老人ホームなどを回り、
イベントを開催しており、それに使用するＰＡで音のよいものを探していたそうです。
音が良くて、耐入力があって、持ち運びが比較的楽なものがその条件です。
さっそくハマーのコンクリ無しバージョンを設計し、制作しました。

足の部分も重量のない簡易バージョンを採用しました。持ち運びが便利なように
できるだけ軽く仕上げました。
塩ビ管はＶＵ１５０を使用しました。

ユニットはハマーと同じ、お決まりの「ボッシュマンPR-1652X」です。
１６センチコアキシャルです。
吸音材は最小限に止め、できるだけ使用しないようにしました。
低音はストレートバックロードホーンで増強しています。

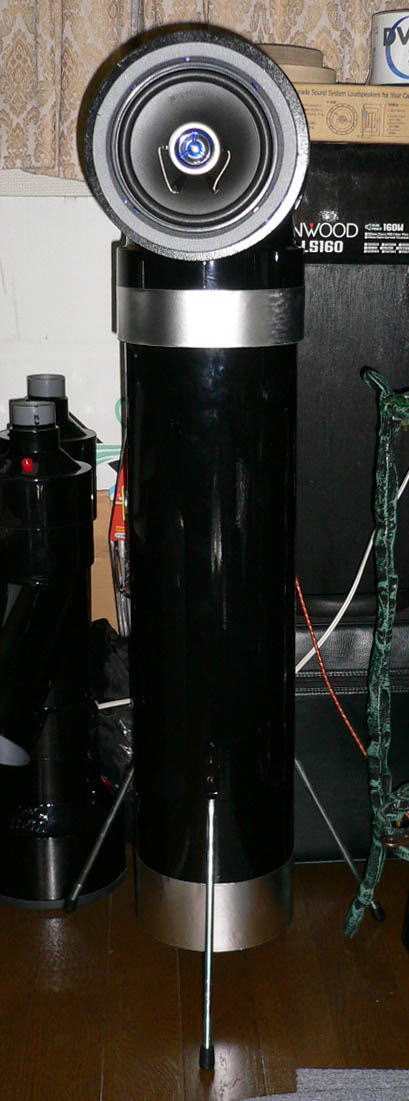

地蔵さんの「ハマーS」	コメント（読みにくい時は文字のサイズを小にして下さい）
↑クリックすると大きくなります。	地蔵です。いつもお世話になっております。新しいスピーカーを紹介します。新しいといいましても従来の「ハマー」の弟分のようなものです。名称は「ハマーＳ」です。実は私の先輩が人づてに私が塩ビ管でスピーカーを制作していることを聞きつけ、音を聞かせてほしいとのことで拙宅に来られました。大変気に入られたようで、ぜひ一台作ってほしいと依頼されました。その先輩は会社を定年後、ボランティアで老人ホームなどを回り、イベントを開催しており、それに使用するＰＡで音のよいものを探していたそうです。音が良くて、耐入力があって、持ち運びが比較的楽なものがその条件です。さっそくハマーのコンクリ無しバージョンを設計し、制作しました。足の部分も重量のない簡易バージョンを採用しました。持ち運びが便利なようにできるだけ軽く仕上げました。塩ビ管はＶＵ１５０を使用しました。ユニットはハマーと同じ、お決まりの「ボッシュマンPR-1652X」です。１６センチコアキシャルです。吸音材は最小限に止め、できるだけ使用しないようにしました。低音はストレートバックロードホーンで増強しています。出ました！大好評、地蔵さんの新作スピーカーの登場です！！
	従来のハマーとハマーＳが並んでいるところです。すこし、小ぶりなのがお分かりいただけると思います。コンクリートを流し込んでいない分、空気室容積がかせげますので高さを低くできました。確かにハマーと比べると小ぶりですね。これなら持ち運びも楽そうです！

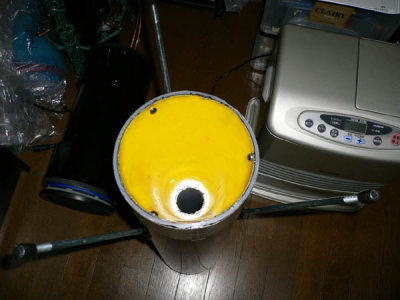

	内設計でハマーと違うところは２点あります。１点目はホーン部分をハマーでは工事用のカラーコーンを使用していましたが、今回のハマーＳでは応援用のメガホンを使用しています。逆立ち写真の黄色い部分がそれです。メガホンは厚みが薄く、それを補強するために変性シリコンを全面に塗り固め、補強しています。カラーコーンやメガホンみたいな円錐形状ホーンって良さそうですね！管理人も今度応用してみようかと思います！！

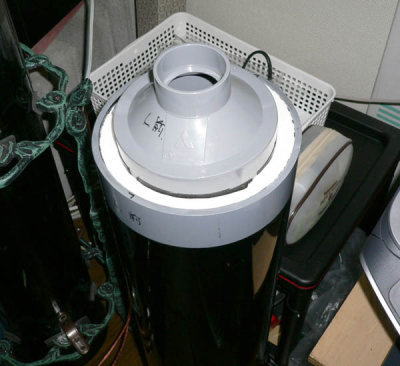

	２点目は低音をもっと増強するためにＴ字のエルボとの接合部分（いわゆる首の部分）で100-40のインクリーザーを使用し、空気室を二つに分けています。これは「タイタン」と同じ考え方です。つまり、バスレフ＋ストレートバックロードホーンという構造です。ヘッド部分の設計はハマーと全く同一です。タイタン凄く良かったですよね！これも真似しちゃうかも！？(~_~;)
	音のほうですが、ユニットが新品だったせいもあり、やや固めの音ではありましたが、低域も十分伸びつつスピード感もあり、エネルギッシュに鳴りますし、中域の分解能もあります。また高域も同軸のツィータが効いており、結構きりっとした高音が鳴ります。全体的にクリアでエネルギッシュな鳴り方がします。先輩もこの出来ばえを喜んでくれました。先輩はサンスイの「ＡＵ－α７０７ＸＲ」というアンプとダイヤトーンの「ＤＳ－１０００Ｚ」というかなり音の良いスピーカーを自宅に持っています。実は皆でこのダイヤトーンとの聴き比べをしたのですが、先輩いわく「ＤＳ－１０００Ｚとそん色のない音が鳴っている。音のキレ、クリアさではハマーＳの方がよい」とのありがたい評価をいただきました。現在このハマーＳはボランティアイベントで週に２回ほど活躍しているそうです。なんと！ダイヤトーンより良いですか！！凄過ぎですッ！聴いてみたいですッ！！それでは、また改良や新作製作されましたらご投稿下さい。ブログにも遠慮なくコメントして下さいませ！
