Naitouさんの「ルナ」	コメント（読みにくい時は文字のサイズを小にして下さい）

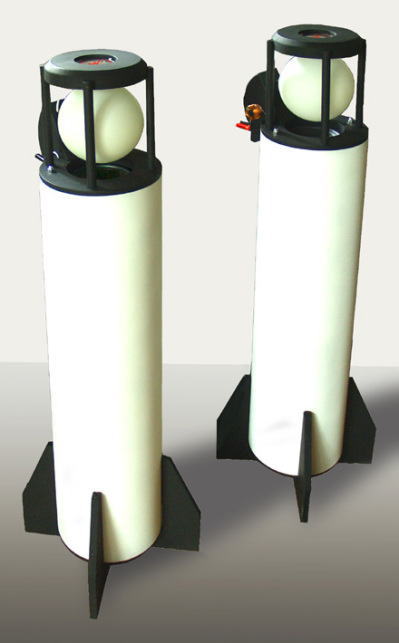

	JSP方式による音場型の縦置き塩ビ管スピーカーを作りました。 ウーファーとツイーターの２ウエイとし、塩ビ管本体上部にユニットを設置。 使用ユニットは何れもDAYTON-AUDIO製、 13cmペーパーコーンウーファーDC130BS-4(4Ω)と 25mm チタンドームツィーターDC25T-8（8Ω）です。 今回の新作もカッコいいですネ！！ 今にでも飛んで行っちゃいそうですね（笑）

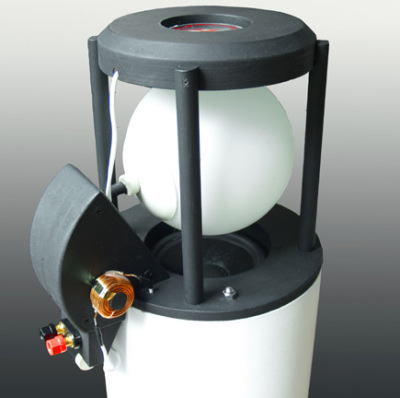

	ボール状の照明器具を夾んで上部に下向きにツイーターを、 下部に上向きにウ−ファーを配置し、 この照明器具をそれぞれの反射板としました。 照明器具は15mm厚MDF４枚重ねのブロックを介してバッフル板に固定。 ターミナルおよびネットワーク部品もこのブロックに取り付ました。 照明器具が反射板になっているとは凄いですね！！ バッフルに付けたブロックも良いですね。 色んな用途に使えそうです。
	照明器具には熱を持たないよう5Wの電球を取り付けました。 点灯した照明器具の様子が月を連想させるということで「ルナ」と命名。 これならリビングに置いてもおしゃれでいいですネ！ 僕もいい加減、色塗ったりしようかな。。

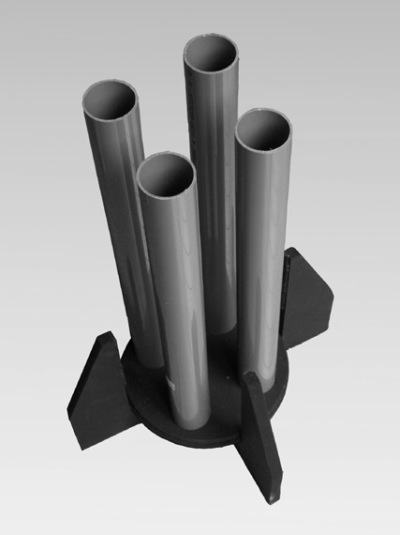

	塩ビ管の直径20cm、長さ80cmで、実効内容積は約24リッター。 ダクトは塩ビ管下部の裏板に取り付け、 床に向けて低音が放出されるようにしました。 ダクトは４本で直径4.3cm、１本の長さ50cm、計算上のfdは約35Hz。 ネットワークは６dB/Octで、ウーファーのハイカットは約2ｋHz、 ツイーターのハイパスは約９ｋHz、ツイーターは逆相接続としました。 ウーファーのインピーダンス4Ωに対しツイーターのそれは8Ωであること、 コンデンサーの容量を小さくしたこと、 さらに下向き設置ツイーターのレベルダウンを勘案し、 アテニュエーターはなしとしました。 ガンタンクの腕みたいでカッコイイ！！ このタイプのJSP方式SPは、省スペースで良いですよね！ 僕もいい加減、まともな2ウェイ作ろうかな。。

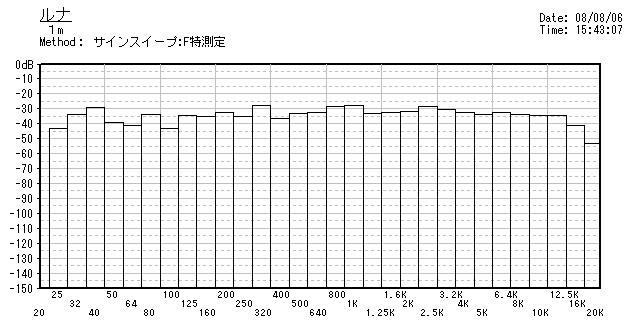

↑クリックすると大きくなります。	音出しの結果は、高域から低域までワイドレンジの再生で、まずまずです。 中、小音量では塩ビ管の鳴きの問題はありませんが、 大音量で鳴らす場合は制振対策が必要とおもわれます。 エージングの進行を見ながらクロスオーバーポイントや ツイーターの接続など検討してみたく思っています。 ダクトが長い分共振しそうですね。 naitouさんなら、その辺の対策も簡単に出来ちゃいそうですね！ それでは、また改良や新作製作されましたらご投稿下さい。 ブログにも遠慮なくコメントして下さいネ！
