コニさんの「Daruma3-5（ダルマサン・ファイブ）」	コメント（読みにくい時は文字のサイズを小にして下さい）

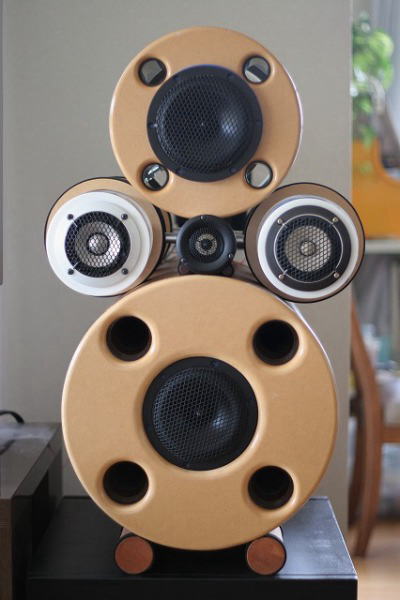

	前回Daruma3改良を投稿（２００７年８月２０日）して丁度１年経ちました。その後次のような改良を行いました。・フルレンジにFE88ES-Rを追加してダブル化・DCX2496を追加して４Wayマルチに・パワーアンプにCrownD-75Aを導入・今回サブウーハーを加えて５Wayマルチに Daruma3-5（ダルマサン・ファイブ）正面ツイターを中心に左右にフルレンジ、上下にMID(L/H)を配し全体で大きな楕円形の同軸４Wayユニットのイメージ。 Daruma3の第１ウーハーをつぶしてユニットをアクリル管に入れ一番上に置きました。 MGQの筐体を流用したのでJSPスタイルになっていますが容量が足らないので動作は普通のバスレフです。共鳴周波数は72Hzに設定しました。フルレンジはMG850＋FE88ES-R　構造は両ユニットとも密閉式です。下のMIDLOWはJSP方式で共鳴周波数は47Hz うわー！！凄過ぎで絶句でございます。。

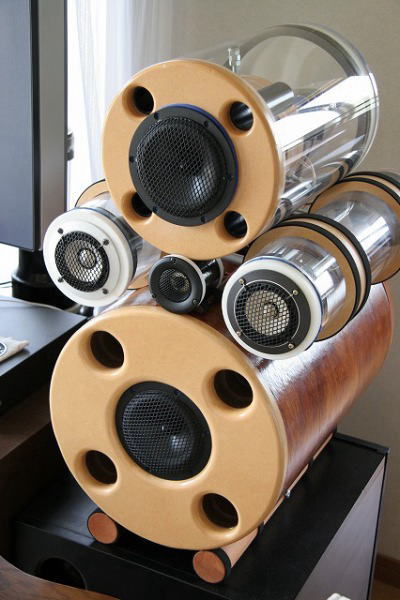

	Daruma3-5俯瞰各ユニットには鉛のアンカー（デッドマス）をつけ、ゲル（ソルボセイン）で振動吸収するタイムドメイン方式を踏襲しています。この角度から見てもカッコいいですね！

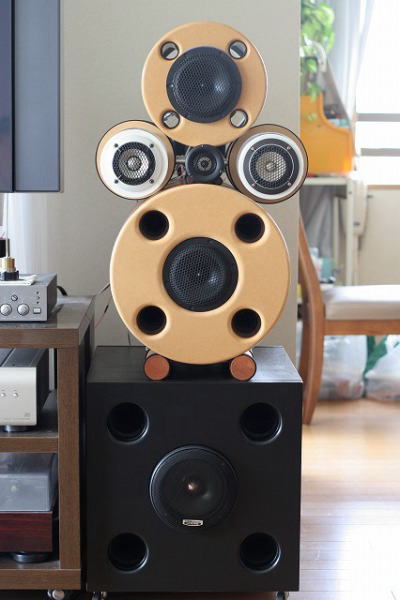

↑クリックすると大きくなります。	置き台兼サブウーハー（Blackboxと名づけました）視覚的な安定感と容量確保の理由から置き台はMDF製箱形としました。木材のクセ（響き）を無くすためにいくつか対策をしてあります。内部の詳しい様子は当サイトの塩ビ管・パイプSP以外編に投稿しますので興味有る方はご覧下さい。このサブウーハーにも吸音材は一切使用していません。このサブウーファーも凄い音しそうですね！カッコいい！！
	全体像システムデジタルチャンネルデバイダーのDCX2496は通常ステレオ３チャンネル用として使われますがモノラル６チャンネルの設定が出来ます。この機能を利用して今回５チャンネルマルチを組みました。 CDP→プリアンプ →Rチャンネル→DCX2496 No1CH(～50Hz)→DAD-300Pro→Rサブウーハー No2CH(50～200Hz)→D-75ACH1→R MID・LOW No3CH(200～800Hz)→D-75ACH2→R MID・HI No4CH(800～5000Hz)→D-75ACH1→R FullRange(MG850＋FE88ES-R) No5CH(5000Hz～)→D-75ACH2→Rリボンツイター →Lチャンネル→DCX2496 No1CH(～50Hz)→DAD-300Pro→Lサブウーハー No2CH(50～200Hz)→D-75ACH1→L MID・LOW No3CH(200～800Hz)→D-75ACH2→L MID・HI No4CH(800～5000Hz)→D-75ACH1→L FullRange(MG850＋FE88ES-R) No5CH(5000Hz～)→D-75ACH2→Lリボンツイターもう完璧ですね。。パイプスピーカーのハイエンドって感じです！
↑クリックすると大きくなります。	測定　リスニングポイント（SP間隔２．５メートル位）　ステレオ再生フラット過ぎるくらいフラットですね。このシステムならこんな感じになるのでしょうね！う～ん。聴いてみたい！！それでは、また改良や新作製作されましたらご投稿下さいませ。ブログにも遠慮なくコメントして下さいネ！
