古舘@横浜さんの「ＭＣＡＰ方式塩ビ管スピーカー」	コメント（読みにくい時は文字のサイズを小にして下さい）

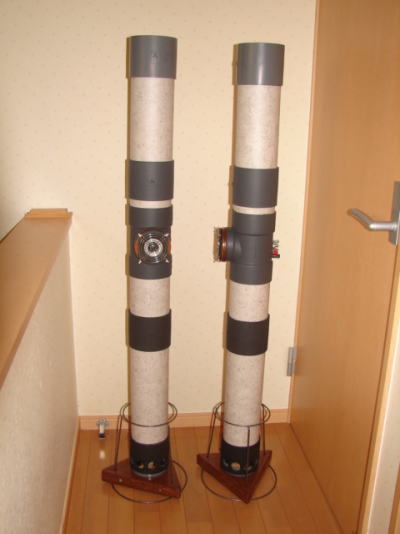

	初の塩ビ管によるスピーカーです。 前回のオフ会でコニさんに譲って頂いた ＶＰ１００の１ｍが２本を利用して オフ会用の塩ビ管スピーカーを作成しました。 どんな方式にするか色々迷って 最終的にＭＣＡＰ方式を採用しました。 構造上、主空気室と副空気室は２つで構成しました。 使用した塩ビ管の部材は 上から１００ソケット、ＶＰ１００ ３０ｃｍ、１００ソケット、 ＶＰ１００ １０ｃｍ、１００−７５チーズ、ＶＰ１００ ２０ｃｍ、 １００ソケット、ＶＰ１００ ４０ｃｍ、１００ソケットです。 バスレフダクトは全てＶＰ２５を使って 長さを変えて共振周波数を変えています。 ダクトを装着した仕切り板（ラワン合板１２ｍｍ）は パイプとソケットの間で挟んでいます。 ４つの共振周波数は測定と視聴で 計算上７０Ｈｚ、６５Ｈｚ、４４Ｈｚ、３８Ｈｚにしてあります。 詳細な図はこちらです。（PDF） ついに古舘@横浜さんの塩ビ管スピーカーの登場ですね！ 今話題のMCAP方式とは凄いですね！！

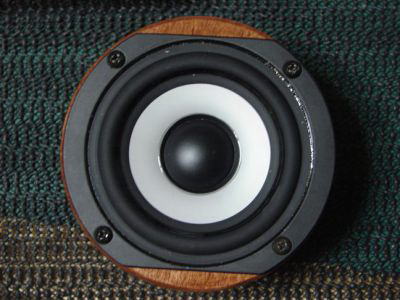

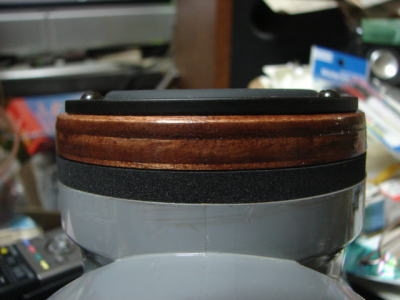

	使用したユニットは 六本木工学のＲＣ−８０Ａという３インチのユニットです。 今年のＡ＆Ｖフェスタで特価１２５０円／本で入手したものです。 ＤＩＹのＳＡ／Ｆ８０とほぼ同じで、 TａｎｇＢａｎｄのＷ３−３１７ＳＣと同じ物のようです。 どちらもＴＢのＯＥＭですね。 ユニットは１００−７５チーズの７５側を短くして サブバッフルを接着しブチルゴムを介して ユニットを取り付けたバッフルを取り付けています。 僕もこのユニット愛用してます。 マサイもこれです！

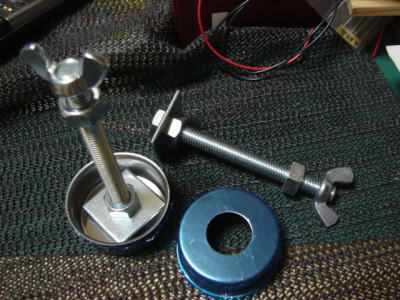

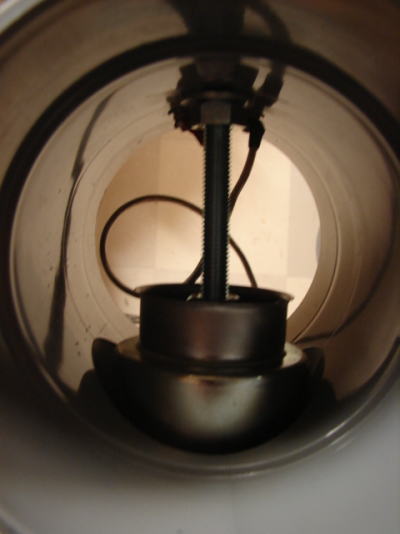

	バッフルの固定はユニットのマグネットカバーに ステンレスのカップをエポキシで接着し その中にシリコンコーキング材を充填してボルトを埋め込み、 チーズ後面よりボルトで引っ張って固定しています。 なかなか考えましたね。 引っ張りフローティング固定方法は もうお馴染みになりました。

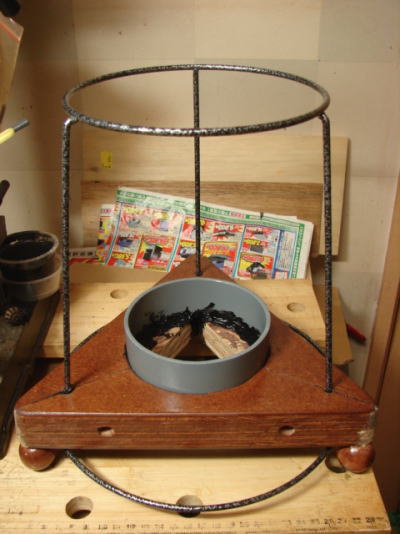

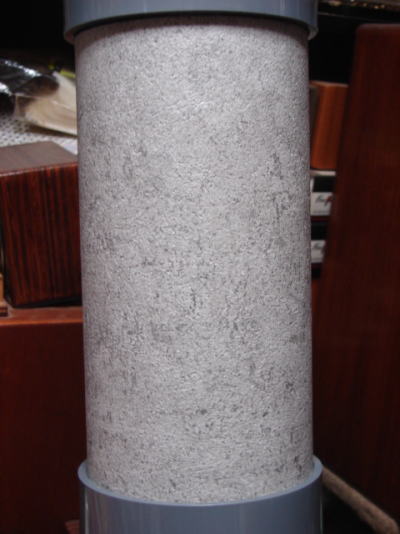

	ＶＰ１００のパイプは見た目と制振を兼ねて 厚手の壁紙を貼っています。 ソケットは上から徐々に濃くなるように ダークグレー〜ブラックのアクリル塗料で塗装しました。 パイプメーカーの三菱化成のマークを ワンポイントでゴールドに塗りました。 トールボーイで自立は難しいので １００円ショップの植木鉢スタンドを利用して スタンドを作りました。 厚紙貼りは塗装しなくて済みむのでいいですネ。 自立は皆さん結構工夫されていて面白いです！

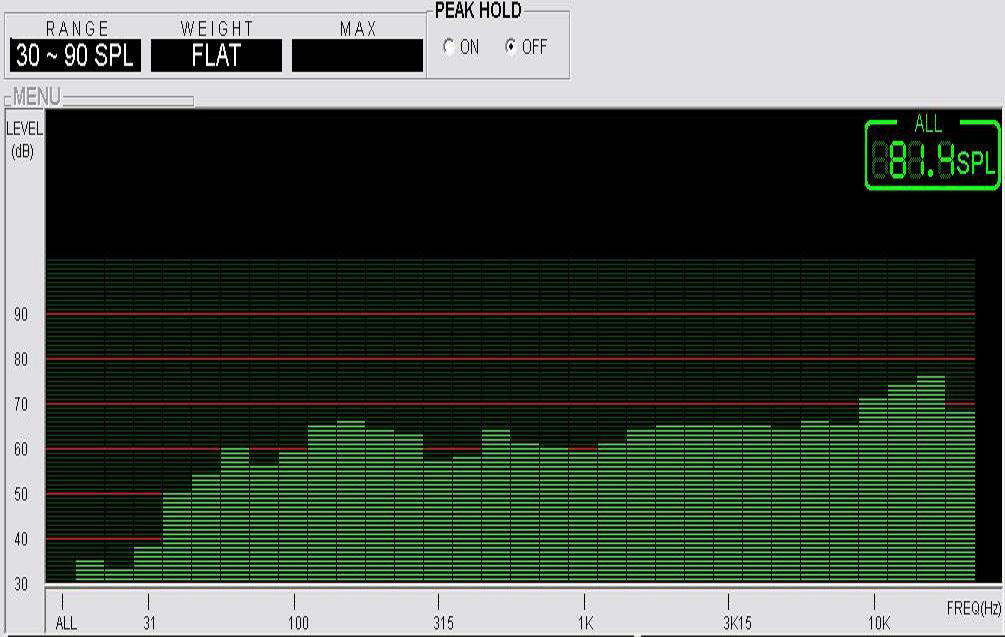

↑クリックすると大きくなります。	視聴結果はユニットの性能によるところが大きいですが 歯切れが良く高音も伸びています。 低音も６０Ｈｚ程度まではフラットで８ｃｍにしてはという 条件は付きますが合格レベルに有ると思います。 弱点としては振幅が大きい信号が入ると歪っぽくなり パワーが入らない事です。 小口径ユニットの宿命でしょうか？ その内チーズを１００−１００に変えて ユニットを４インチに変更してみようかと思っています。 それではオフ会、楽しみにしております。 上 オフ会で聴けるのを楽しみにしてますネ！ それでは、また改良や新作製作されましたらご投稿下さい。 質問などもブログや別館に遠慮なくコメントして下さい！
