Defi Linkメーターの取り付け

　ゴールデンウィークまで待てなかったよ（笑）
せっかく「ブツ」があるってのに、指くわえてるわけには。。。。。
でも、取り付けは「あくまで仮」なんですけど、いろいろな場所に
並べては悩んだんですが、運転席の前にはメーターフードでも
つけないとちょっとわずらわしい。特に夜間はガラスへの写り込みも
ありますから。。。。
意外と、助手席前に並べると運転席を向くようにラウンドしていて
距離も遠くて視線の移動は少ないようです。

今回は、とにかく試してみただけという感じです。設置場所については
まだまだ考えていきたいですね。

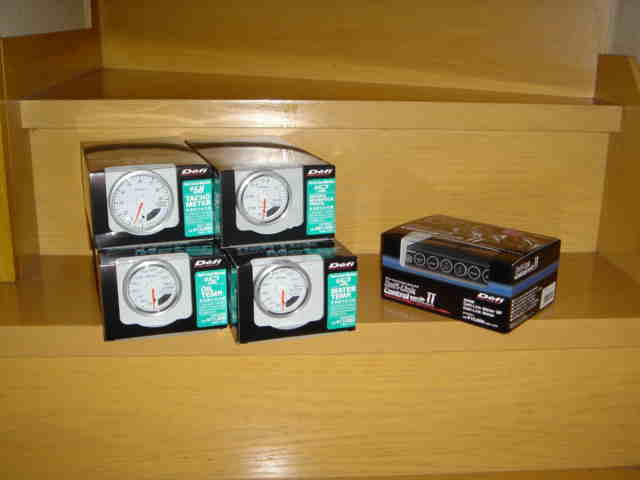

	今回、購入したのは「タコメーター　（60φ）」「水温計」「油温計」「インマニプレス（バキューム）計」（各52φ）、それとコントロールユニット２です。色はホワイトがシンプルでいいかなと。。。。

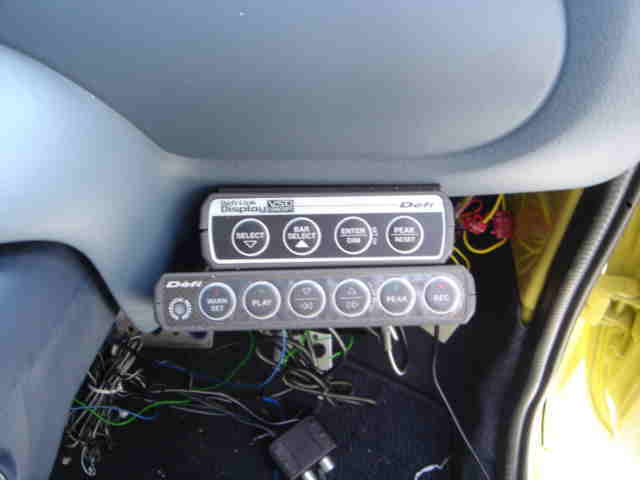

	まずは、コントロールユニットを取り付けます。 ハンドルの右下です。配線は、すべてここに集中します。電源ラインもＶＳＤのユニットからハーネス１本で接続するだけ。各センサーのコネクタも２Ｐの小さなモノですから、後からの増設も楽です。 ＶＳＤとの相違点は、イルミ用の電源ラインを追加することかな。

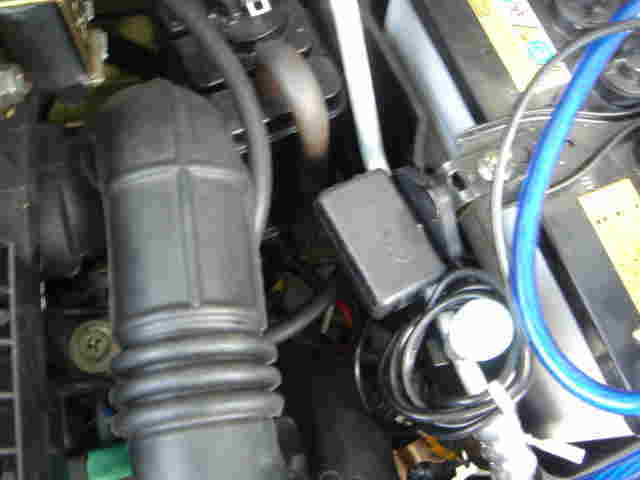

	センサー類を取り付けます。これは、バキューム圧を計るユニット。ステーをかませてとりあえずバッテリー固定のボルトに共締め。三叉のコネクタを使ってゴムホースを配管。あと水温計と油温計用の温度センサーとコードを合わせて、運転室内へと引き込みました。基本の通りゴムのフタに穴を開け、室内へ通します。

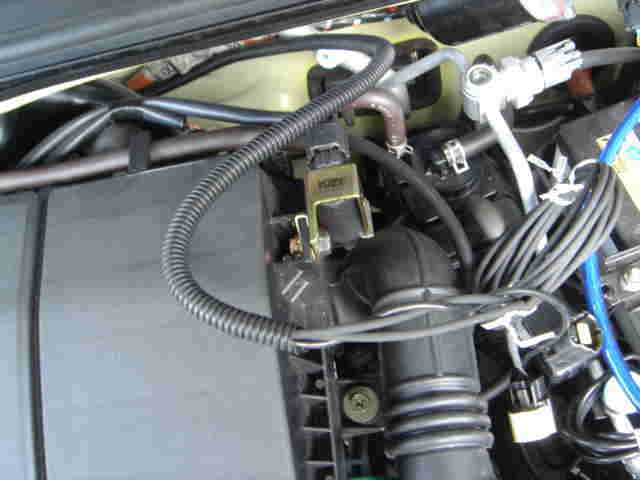

	３本のセンサーコードはコルゲートチューブでまとめておきました。 今回は水温のセンサーは取り付けましたが、油温はまだです。 サンドイッチタイプのアダプタを注文中なので、きたらオイル交換と一緒にセットしようと思います。 ラジエターホースの切断は、下にタオルを敷いてカット。意外とこぼれる量は少ないです。２８mmのセンサー用アダプターを使っています。

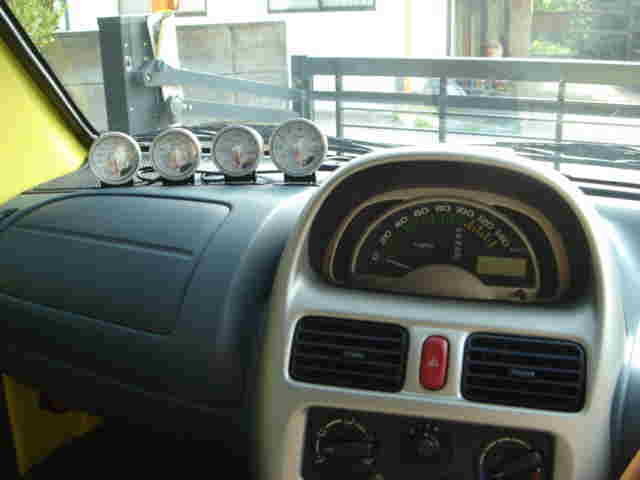

	ずらりと助手席前に並んだメーター。一番奥に見えるのがＶＳＤコンセプトのユニットですね。ガソリンＢの助手席エアバッグはじゃまですねー。これがなきゃ、いろんな取り付けがもっと楽になるんですが。（でも取り外すのはもったいないと思う貧乏性・・・）

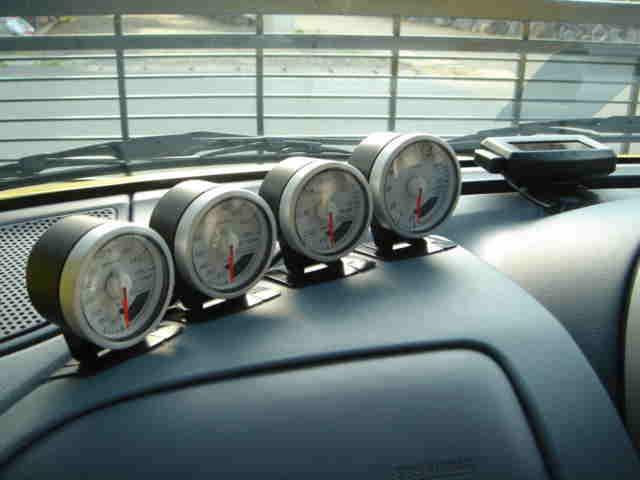

	いや、この場所意外と見やすいんですよ、マジで。中央から、タコ・インマニプレス・水温・油温。

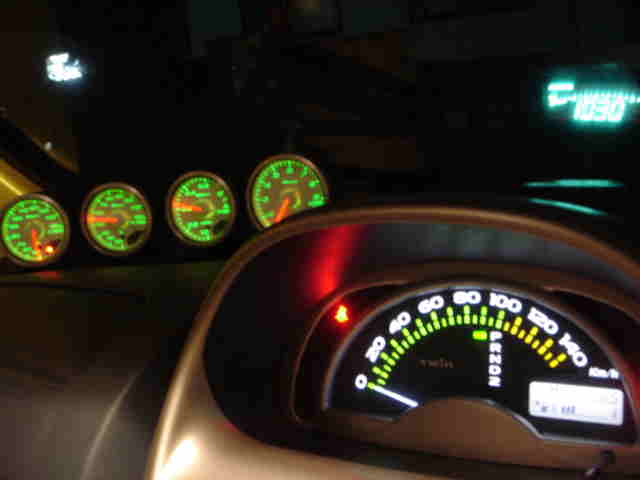

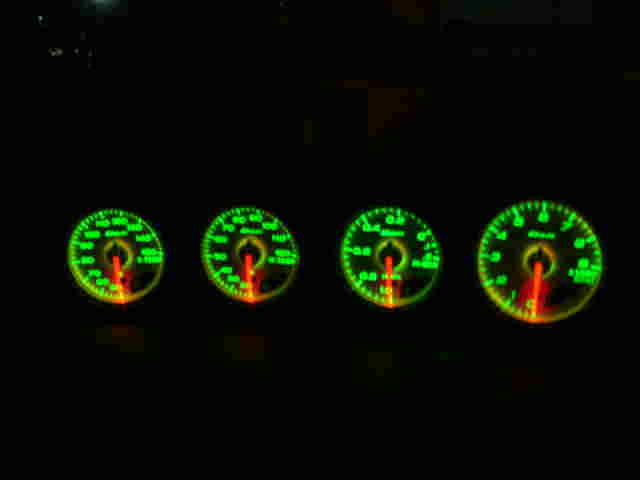

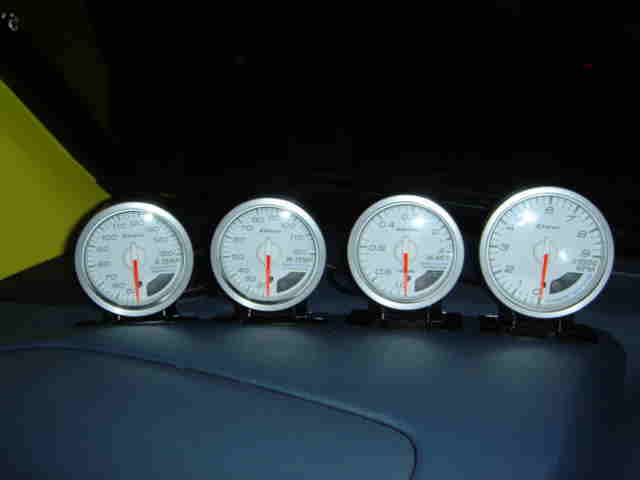

	夜はこんな感じです、一番左の油温計に赤いワーニングランプが点灯してますね。まだ、油温のセンサーを接続していないのでワーニングランプが点滅してるのです。

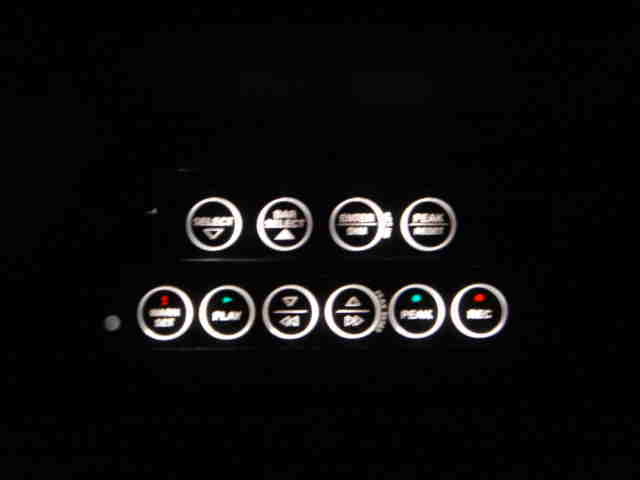

	コントロールユニット周辺も夜はにぎやかです。 ハンドルの陰になるので、運転中にはそんなにじゃまにはならないですけどね。
