ＣＢ１０００ＳＦ　Ｔ２

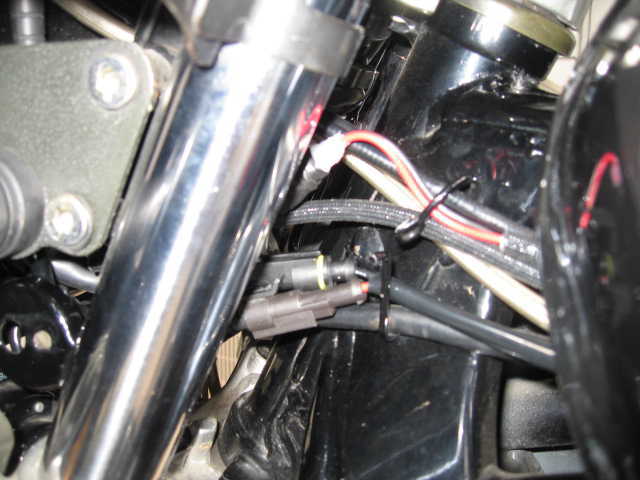

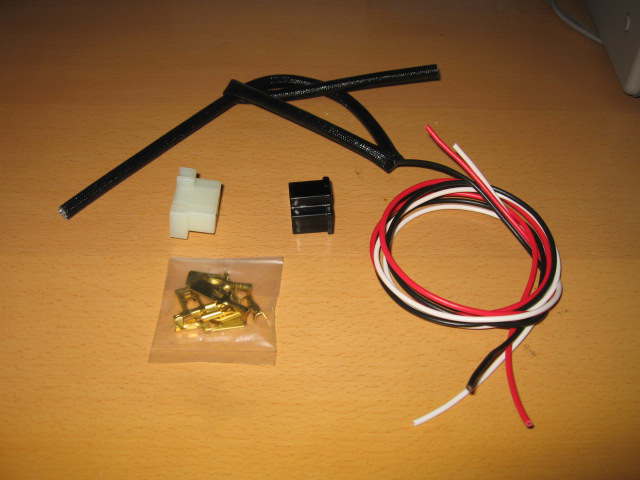

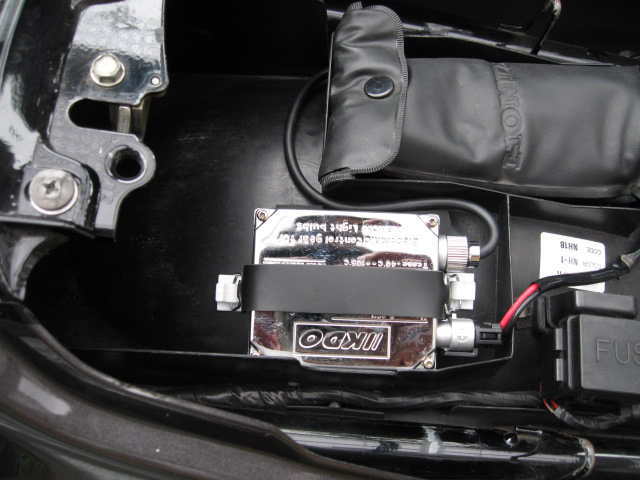

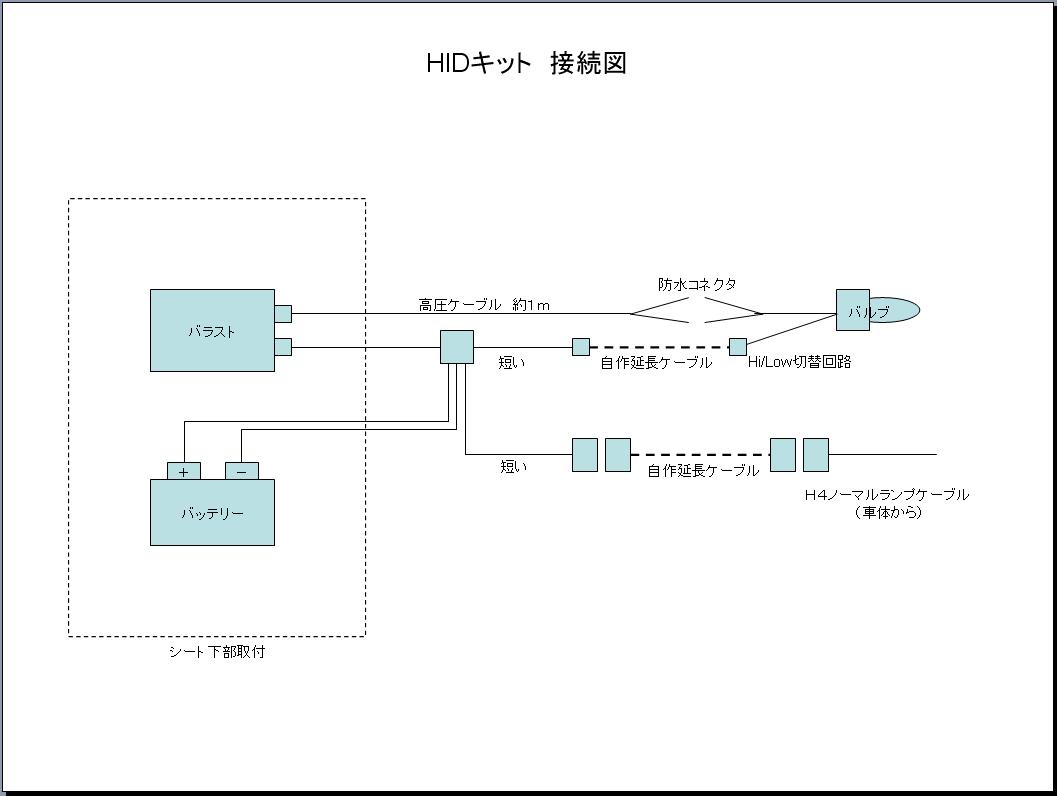

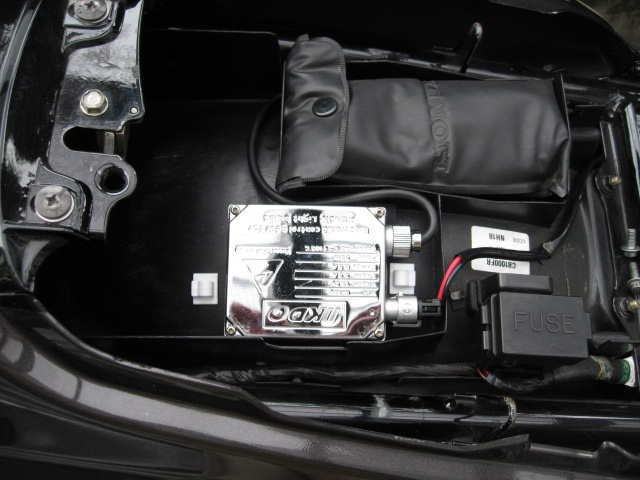

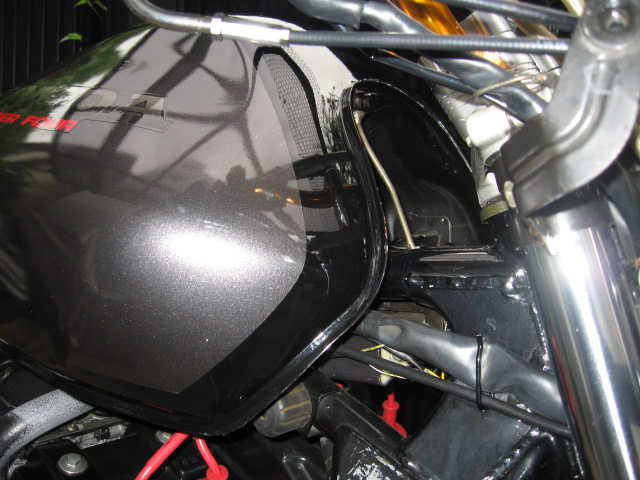

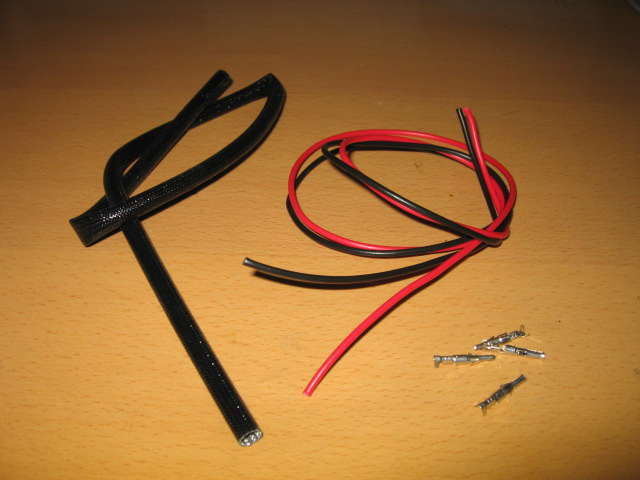

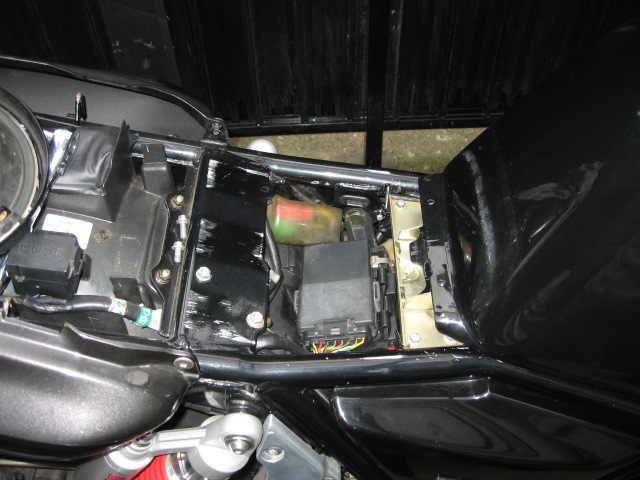

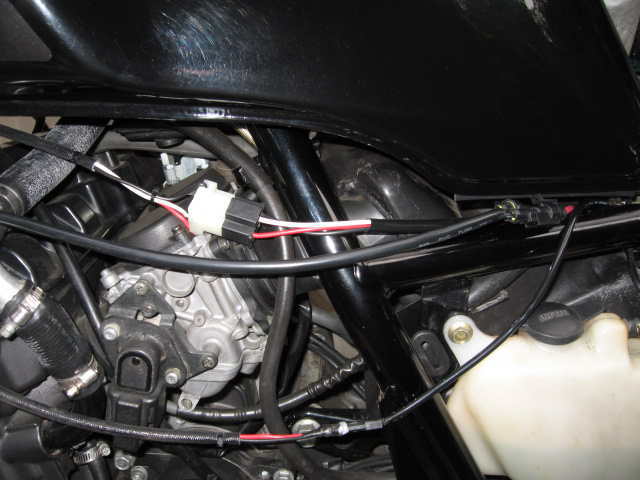

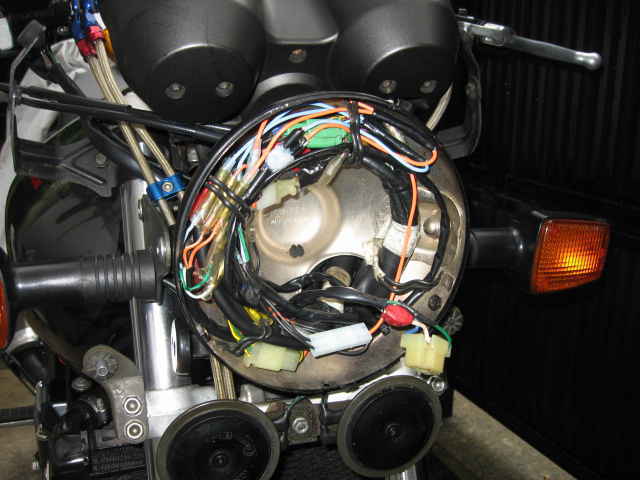

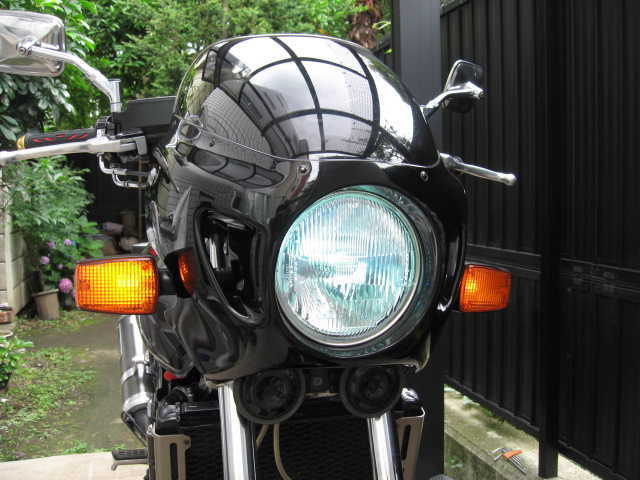

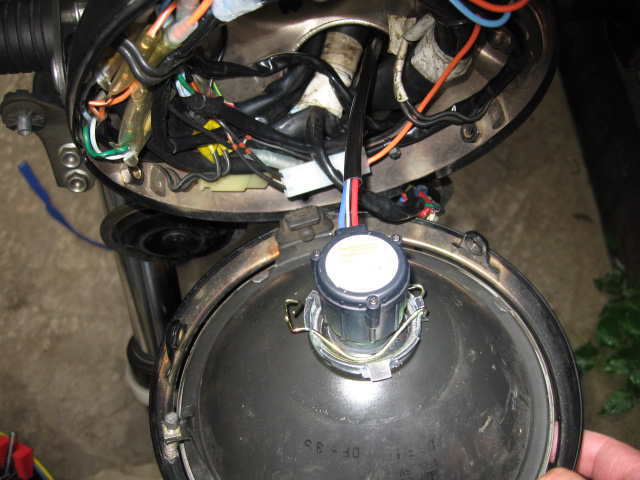

ＨＩＤキット　取り付け 上海で購入したＫＤＯのＨＩＤキット６０００Ｋ（２５０元、約３５００円）をＣＢ１０００ＳＦに取り付けてみます。 ＣＢＲ２５０Ｒの時は８０００Ｋでしたが、見やすさと車検対応を考慮して６０００Ｋを選択しました。 標準のケーブル類の長さを再確認すると、キセノンバルブへのＨｉ／Ｌｏｗ切替信号線と 車体からのＨ４ランプケーブルとの接続線（Ｈｉ／Ｌｏｗ信号取り込み用）の長さが足りないのが判明。 車体からのランプケーブルは市販のＨ４オスメスコネクターを利用して延長ケーブルを製作 Ｈｉ／Ｌｏｗ信号線は自家製コネクターもどきをホットボンドで製作 車体側　Hi/Low切替用延長ケーブル材料 完成。こんな感じです。 ＨＩＤキット側　Hi/Low切替用延長ケーブル材料 完成。こんな感じです。 バラストの設置場所をバッテリー上部から リアカウル内に変更したことで高圧ケーブルも足りなくなりました。 色々と調べてe-partsから購入しました。ＨＰはこちら 全体の結線図はこちら 取り付け作業 いつも通りライトケースを空ける。 シートを外して配線ルートを確保します。 CB1000SFはタンクがボンネット状に持ち上がりますので タンク下の配線は簡単です。 リフレクターにキセノンバルブを取り付けます。 バルブの後ろが４０ｍｍ程度出っ張っていますが Hi/Low切替の機構が入っています。 ノーマルのライトケースにはぎりぎり入りました。 バラストの取り付けはリアカウル内の空きスペースにします。 ケーブルの取り回しを再チェック キセノンバルブへの接続も完了 ハンドルを左右に動かし、余計なテンションが かからないことを確認。 車体とバラストの間にウレタンゴムを挟み 自作のゴムバンドで固定、完成です。 点灯テスト 日中にも関わらず、明るく光ります。 ＣＢＲ２５０Ｒの８０００Ｋと比較するといくらか白い 気がしますが正直、差は解りません。 バラストの設置場所をリアカウル内としたことで 高圧延長ハーネスを購入することになりました。 最終的にはＨＩＤキット３４００円＋延長ハーネス３１００円＋ 延長ケーブル材料１０００円の７５００円の出費となりましたが、 明るさ、Ｈｉ／Ｌｏｗ動作速度とも満足のいく結果となりました。 （夜間走行していませんが）
