29MHｚ　FM送信機

CQHamRadio誌2009年９月号頃に10mFM送信機の
製作記事が掲載されていましたので製作しました。

群馬県前橋市赤城山、群馬県北群馬郡富士見峠
で数局とQSOすることが出来ました。

１．諸元

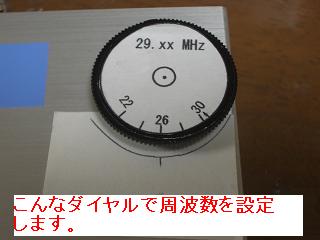

　　　・周波数：29.20〜29.30MHz（VXO発振）
　　　・送信出力：１００ｍＷ（ファイナルＴＲ：2ＳＣ１９０６）
　　　・発振回路１石、ファイナル１石の構成
　　　・直接リアクタンス変調
　
２．外観

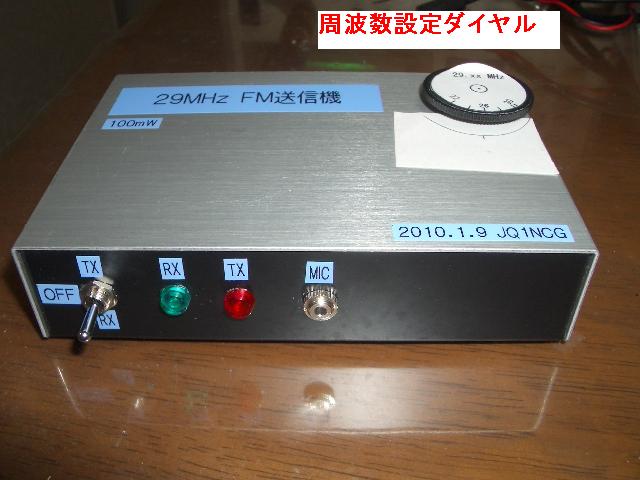

正面

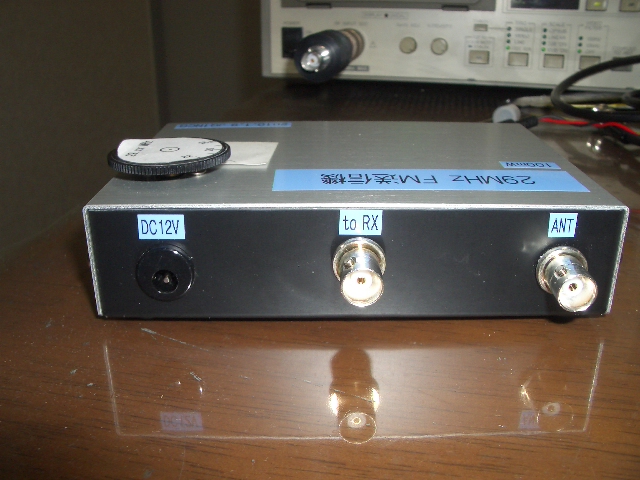

背面



２．内部

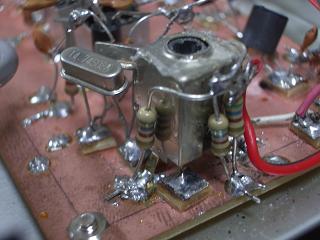

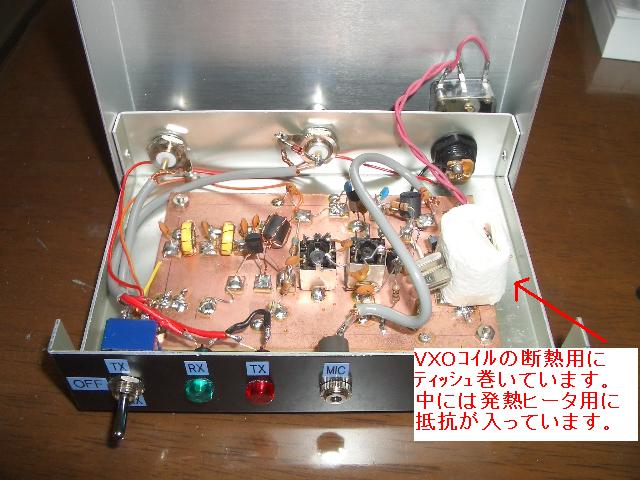

※温度変化によるQRHが大きかったのでVXOｺｲﾙに
　対策を行ってみました。
　温まってからの安定度は実用レベルになりました。





３．測定データ

１）周波数

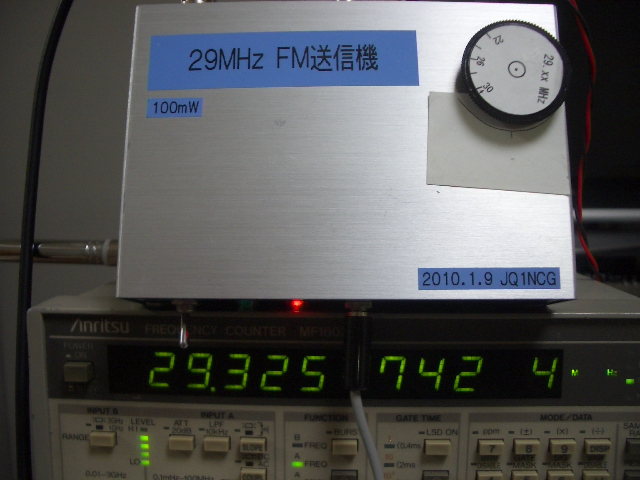

※下限周波数です。

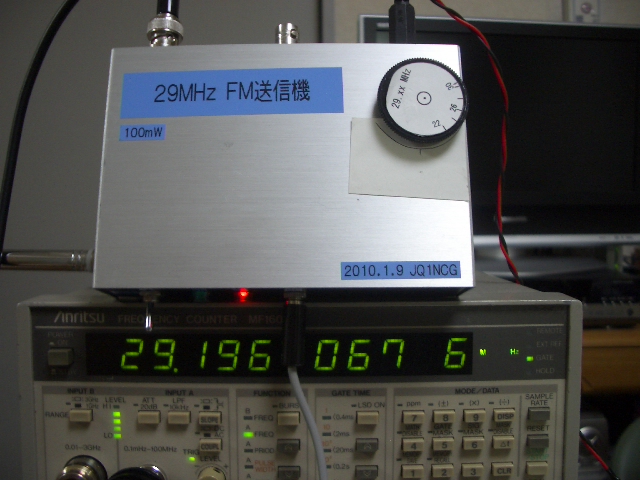

※上限周波数です。


２）スプリアス

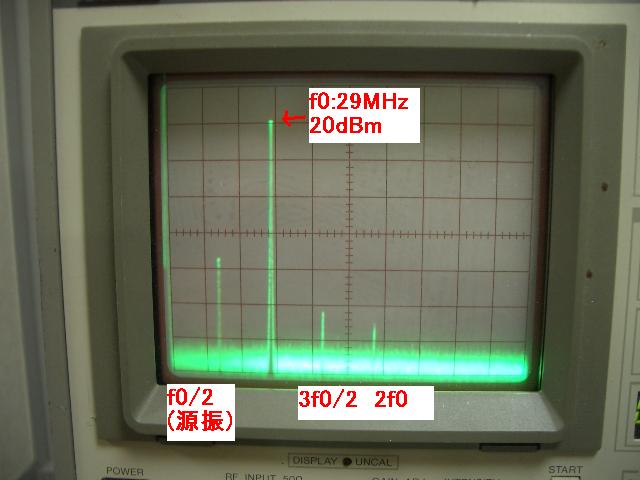

REF:+10dBm,SCALE:10dB/DIV,SPAN:100MHz
外部ATT:２０dB




３）送信出力

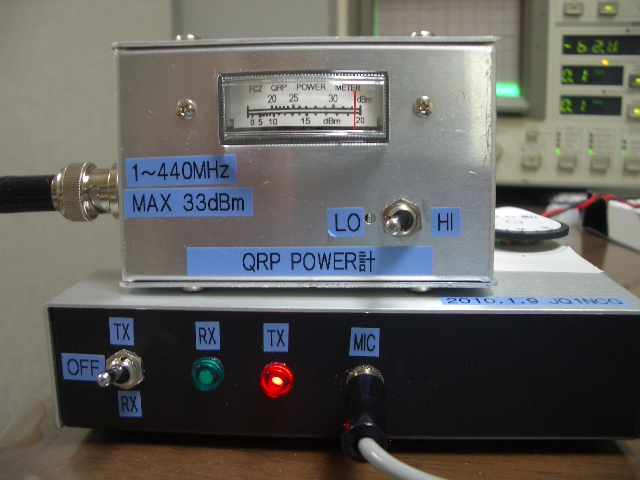

※パワー計では19.5ｄBm（90ｍW）ぐらい出ています。
