7MHｚ　CW送信機

CQHamRadio誌2009年7月頃の号に４０mCW送信機の
製作記事が掲載されていました。
マルツパーツにてキットが販売されましたので購入して
組み立てました。


当局はCWが出来ないのでQSO実績は
残念ながら０局です。

１．諸元
　　　・周波数：7.0027MHz（水晶発振）
　　　・送信出力：３００ｍＷ（ファイナルＴＲ：2ＳＣ1815ＧＲ）
　　　・発振回路１石、ファイナル１石構成
　
２．外観

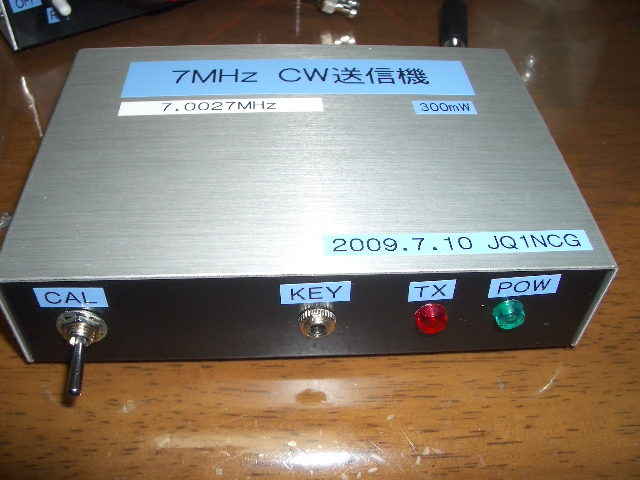

正面

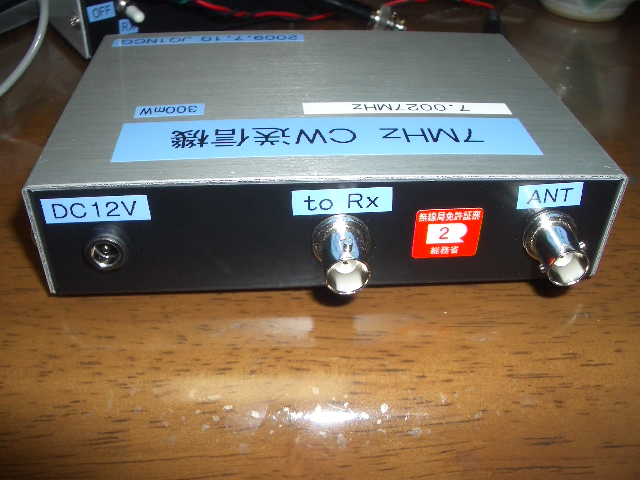

背面



２．内部




３．測定データ

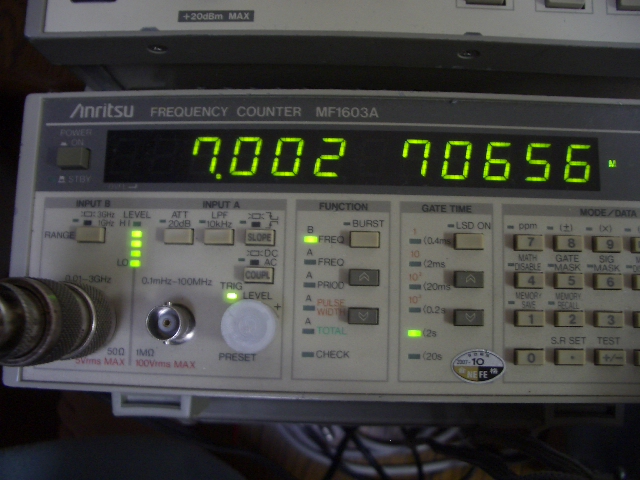

１）周波数

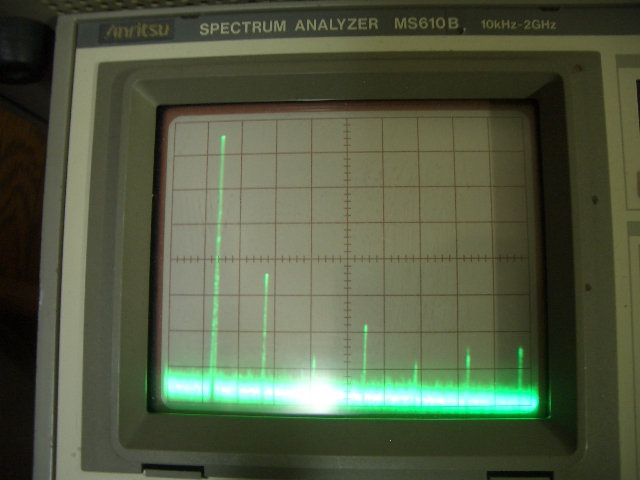

２）スプリアス
REF:+10dBm,SCALE:10dB/DIV,SPAN:50MHz
外部ATT:２０dB

※あまり綺麗な電波ではありません。第２高調波は-３８ｄＢ程度です。
　　スプリアス基準の２５μWはギリギリセーフ

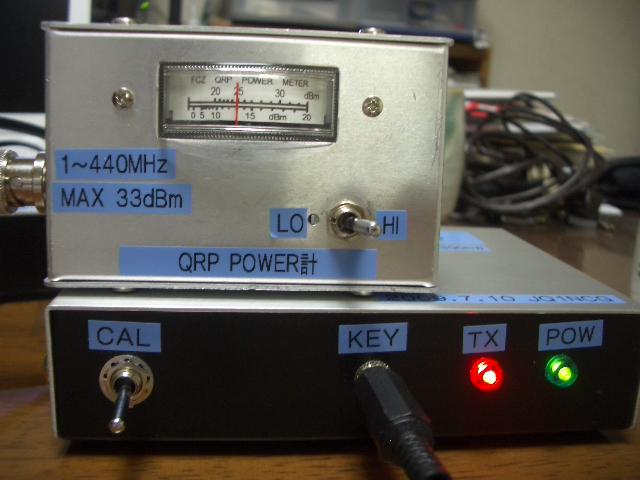

３）送信出力

※25ｄBm（約３１６ｍW）出ています。



このリグを組み立ててから、リグ製作にハマッてしまいました。
簡単回路でもちゃんと電波が出るんだなあ〜〜。と
