１．諸元
・周波数：50.620MHz（水晶発振）
他にも50.550MHz等水晶差し替えにて他の周波数でも
QRV可能
・送信出力：７０ｍＷ（ファイナルＴＲ：2ＳＣ1815ＧＲ）
・発振回路１石、ファイナル１石、変調用ＩＣ１個の構成
２．外観

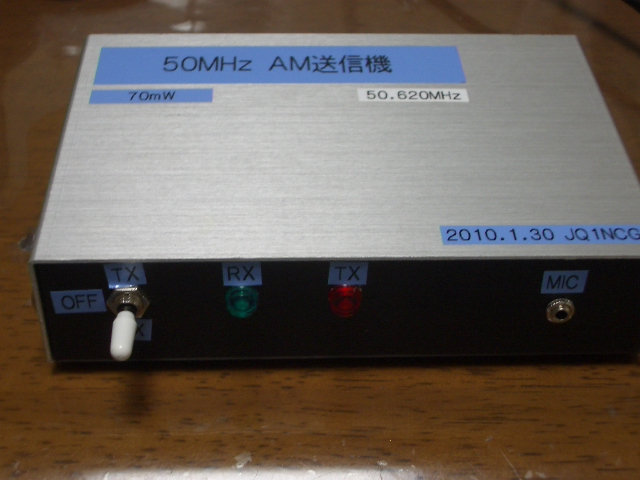

正面

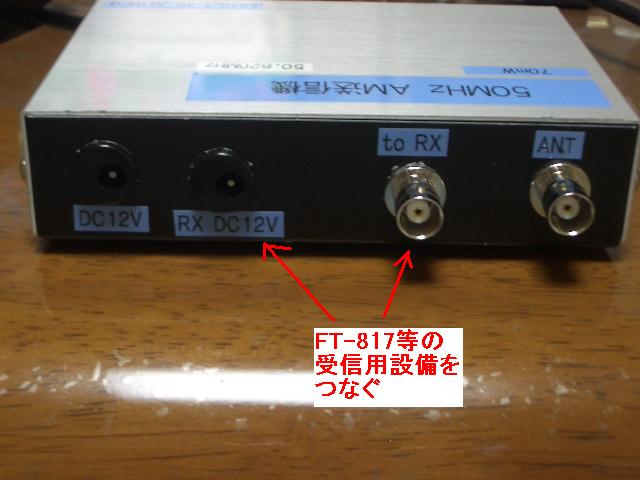

背面

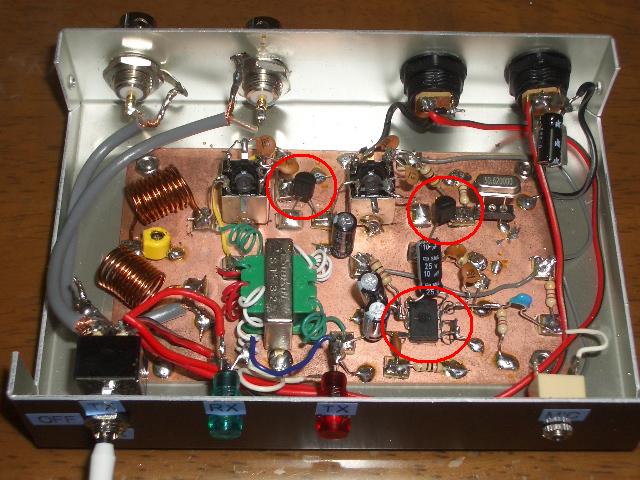

２．内部
３．測定データ

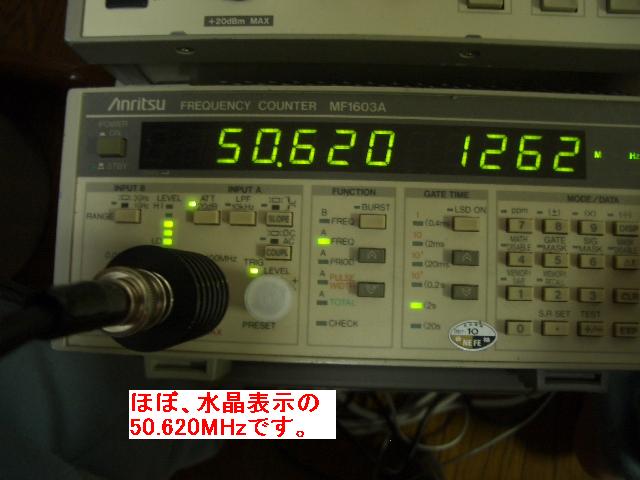

１）周波数
２）スプリアス
REF:+10dBm,SCALE:10dB/DIV,SPAN:200MHz
外部ATT:２０dB
※第２高調波は-50ｄＢ程度です。
出力１Ｗ以下の場合は基本波レベルに関わらず５０μＷ以下
ならば良いようです。
参照元 ： http://www.tele.soumu.go.jp/resource/j/others/spurious/files/siryo002.pdf

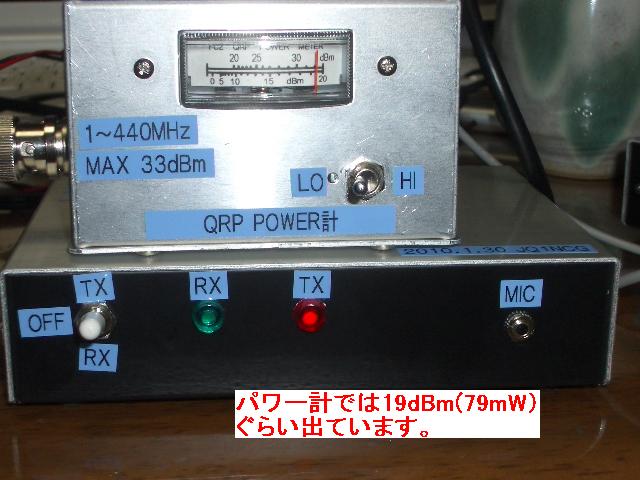

３）送信出力
４）送信波形

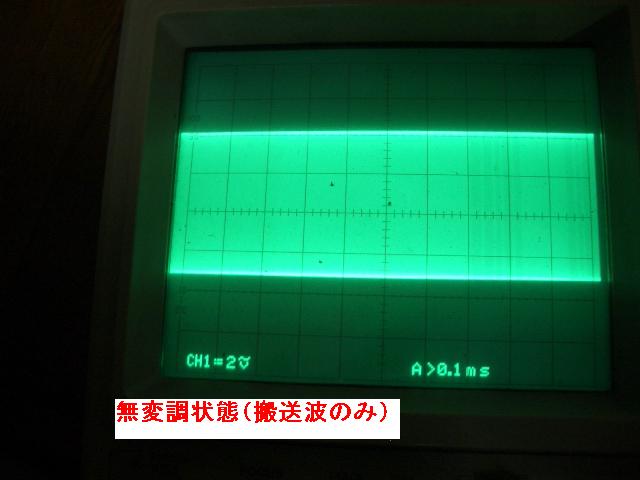

ａ）搬送波
ｂ）変調時
入力信号は自作のテストオシレータで作ったものなので
入力波形自体が歪んでいるのでは？と思い、
入力信号を測定してみました。

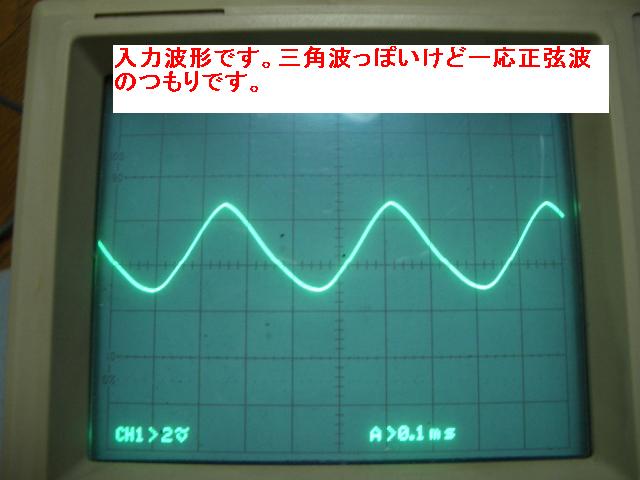

C)入力信号
入力信号は特に歪んでいないようです。

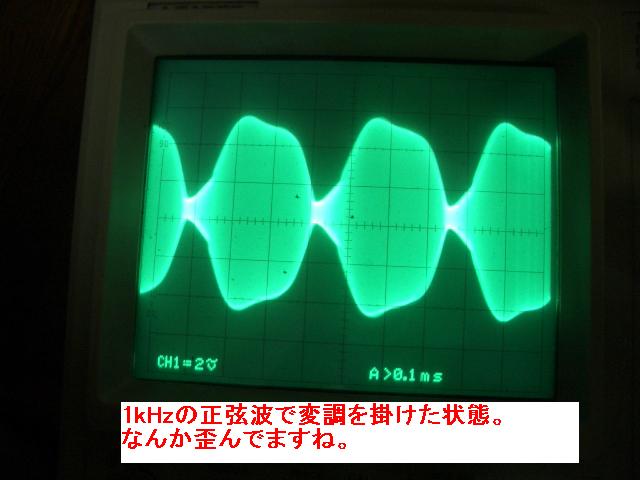

変調後の波形が歪んでいるのが気になりますがQSO相手からは
特に異常ある旨のレポートは無し。この程度の歪みならば
問題ないのかなあ？？？？
５）占有周波数帯域
SPANを狭めて、FreqOccupy（占有周波数帯域）を見てみました。
REF:+10dBm,SCALE:10dB/DIV,SPAN:１００KHz
外部ATT:２０dB

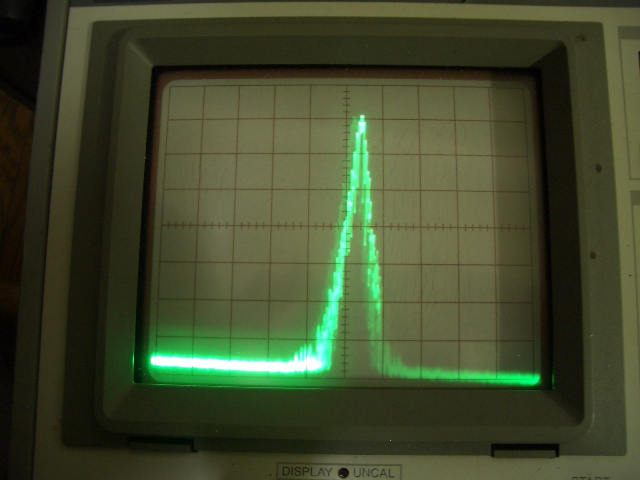

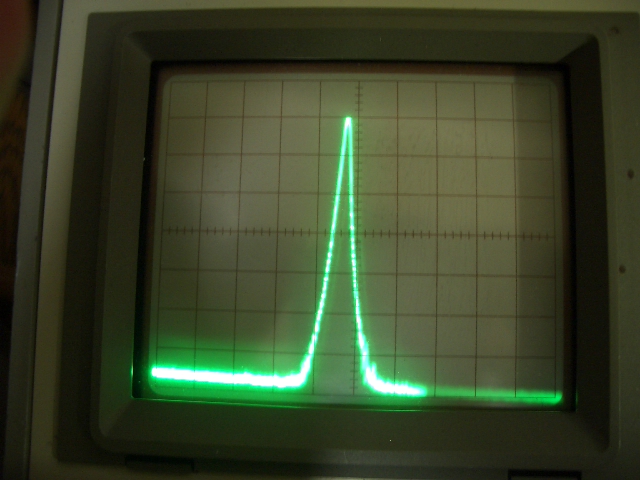

ａ）無変調時
ｂ）変調時
※Ａ３Ｅ（ＡＭ）の占有周波数帯域幅の許容値は6KHzですが
上記の波形の見た目ではいまいちわかりません。
占有周波数帯域幅が測れる（数字で出てくる）スペアナが欲しい。。。
５）過変調編
AMで過変調になるとどうなるかやってみました。
先の１ＫＨｚの正弦波を強めに入力しました。

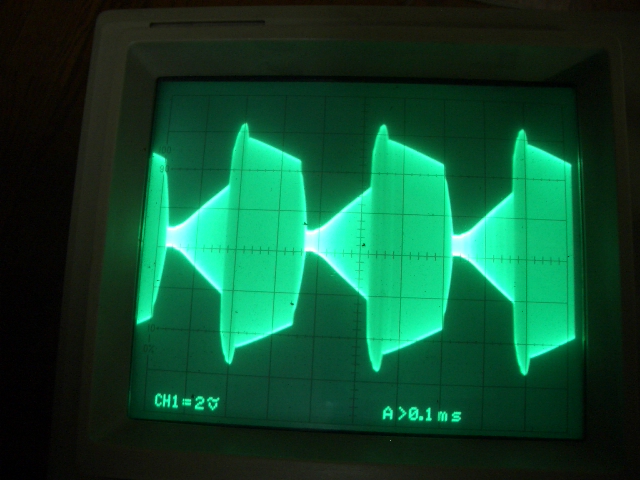

ａ）送信波形
※ありゃりゃ！？なんじゃこれ？の状態です。

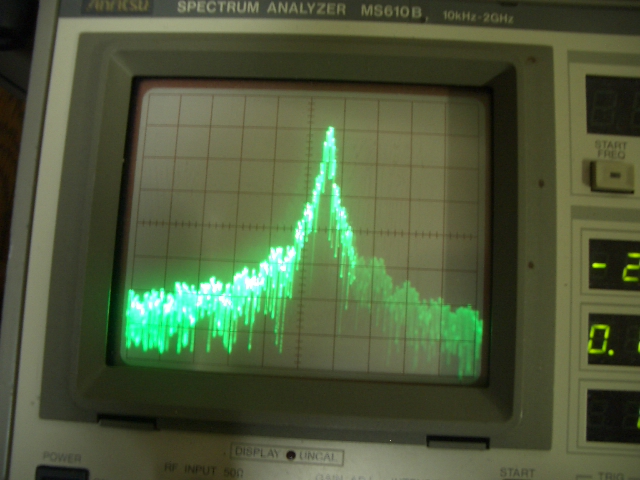

ｂ）占有周波数帯域
REF:+10dBm,SCALE:10dB/DIV,SPAN:１００KHz
外部ATT:２０dB
※こちらも、トンデモナイ状態です。変調度の管理は重要ですね。
