１．設計思想
・10mFM機のVXO部分を６ｍ帯に変更して実現。
・17.1245MHｚ×３逓倍=51.3735MHｚをスーパーVXOで
51.00MHｚ弱まで下側に引っ張る。
・PVCで周波数可変可能とする。
可変範囲目標は51.00MHz〜51.10MHz
・送信出力は５００ｍW（27dBm)を目標。
CQ誌の製作記事では１０ｍ機：100mw、6m機：70mWでしたが
さすがにちょっと物足りない感があったので、
ちょっとだけQROに挑戦してみました。
２．系統図
※T型フィルタを２段構成とし、ｽﾌﾟﾘｱｽをカット。電波法基準値以下にする。
基準値：１W以下の送信機の場合は、50μW以下。 参照ページ
http://www.tele.soumu.go.jp/resource/j/others/spurious/files/siryo002.pdf
３．基板
１）全体

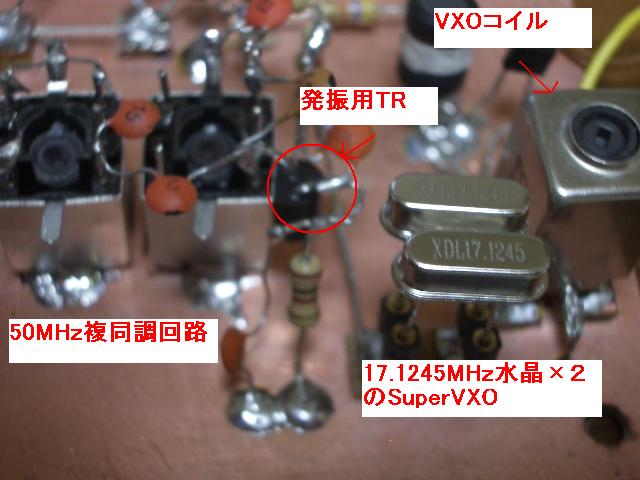

２）VXO、複同調部
３）励振増幅１、励振増幅２

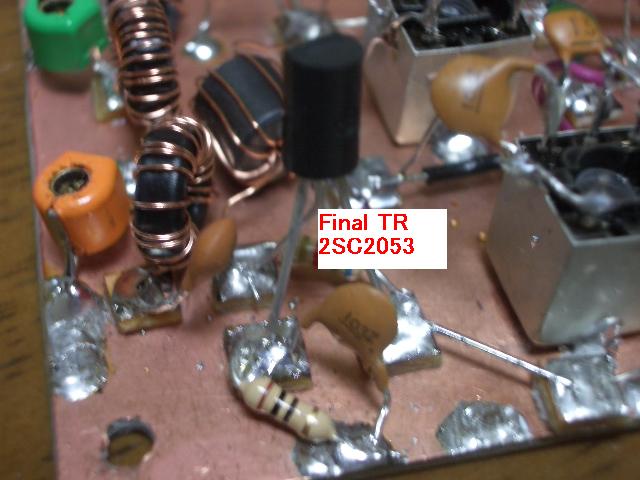

４）ファイナル

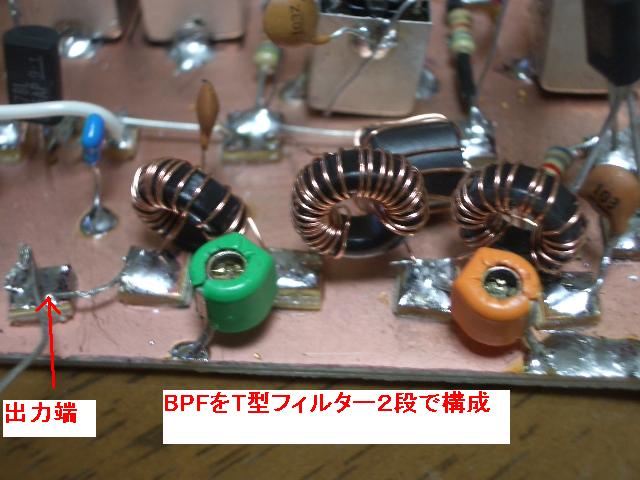

５）BPF
６）FM変調器、PS部
４．送信波形

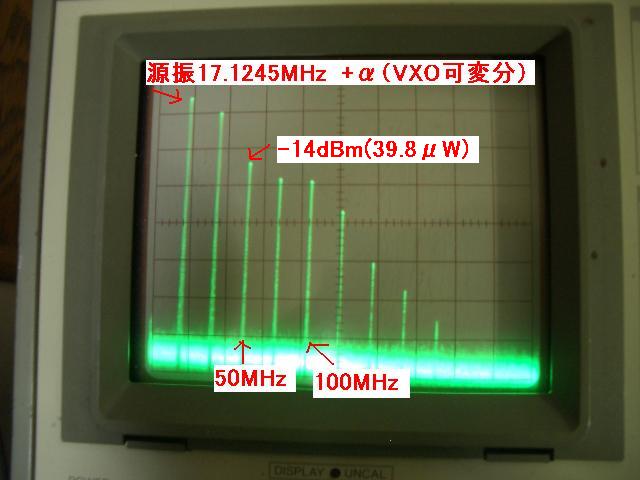

１）VXO出力
REF:+10dBm,SCALE:10dB/DIV,SPAN:200MHz
外部ATT:0dB
※無調整発振回路の出力です。
源振からの高調波が９倍波まで確認できます。
この中から３倍波を取り出します。
２）複同調出力
REF:+10dBm,SCALE:10dB/DIV,SPAN:200MHz
外部ATT:0dB
※５０MHｚ帯の基本波が一番強くなりましたが、
-10dBm(0.1mW)の非常に弱い信号です。
以降はこの基本波を大事に育てて、
27dBm(500mW）まで強くします。

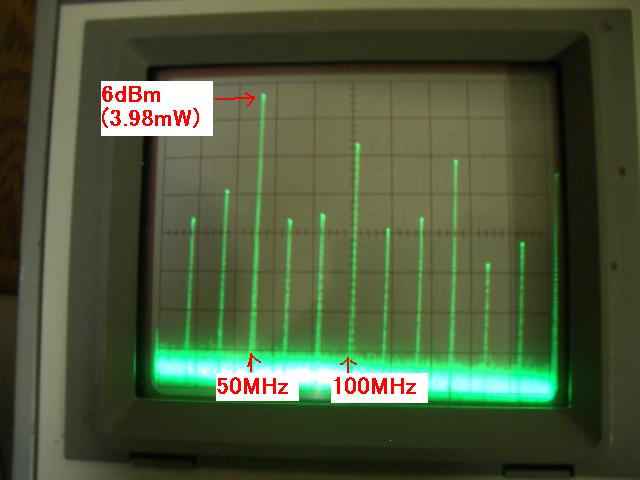

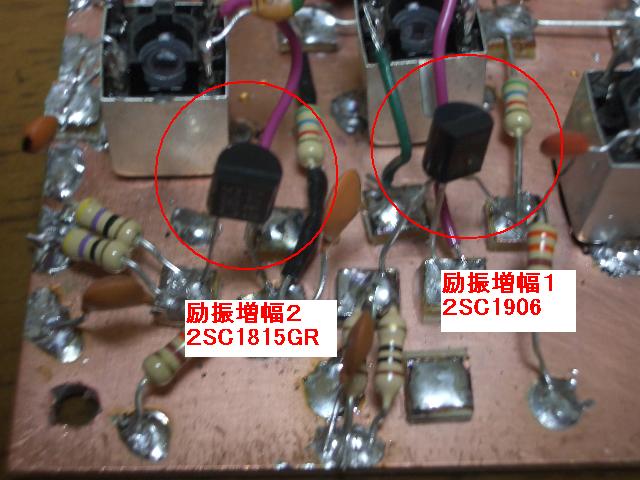

３）励振増幅１出力
REF:+10dBm,SCALE:10dB/DIV,SPAN:200MHz
外部ATT:0dB
※６ｄBmまで強くなりましたが、ｽﾌﾟﾘｱｽもそれなりに
強くなっています。
１０００MHｚまでカバーしている２SC1906はさすが
というべきか！

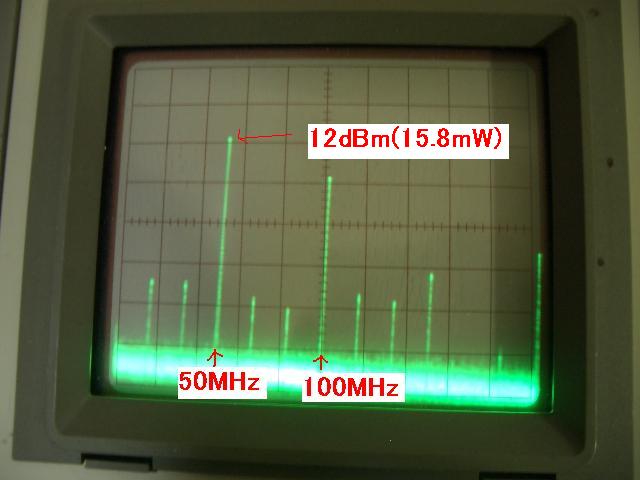

４）励振増幅２出力
REF:+10dBm,SCALE:10dB/DIV,SPAN:200MHz
外部ATT:２０dB
※ファイナルへの入力レベル調整とHPF効果を兼ねて、
励振増幅２の出力に２２ｐFのセラミックコンデンサを
挿入。挿入後の測定波形です。

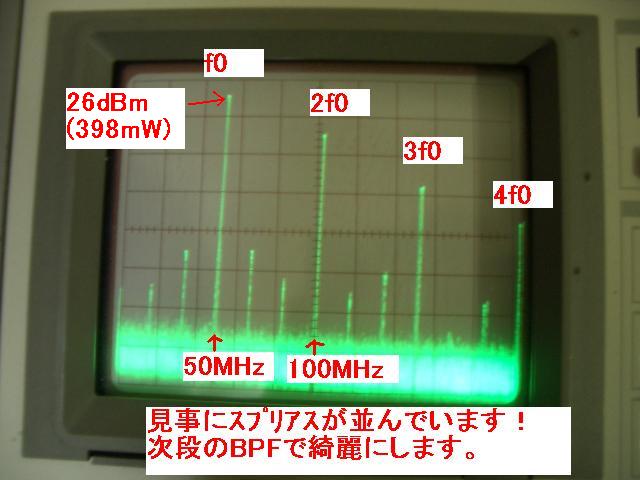

５）ファイナル出力
REF:+10dBm,SCALE:10dB/DIV,SPAN:200MHz
外部ATT:２０dB
※ようやく、500ｍWクラスまでに強くなりました。
でもｽﾌﾟﾘｱｽが凄い。

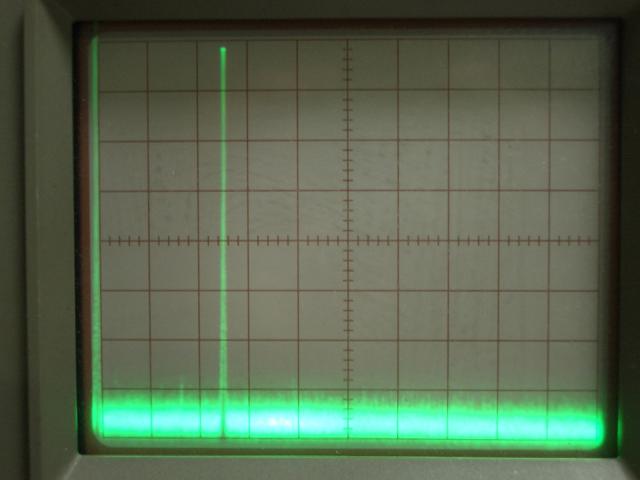

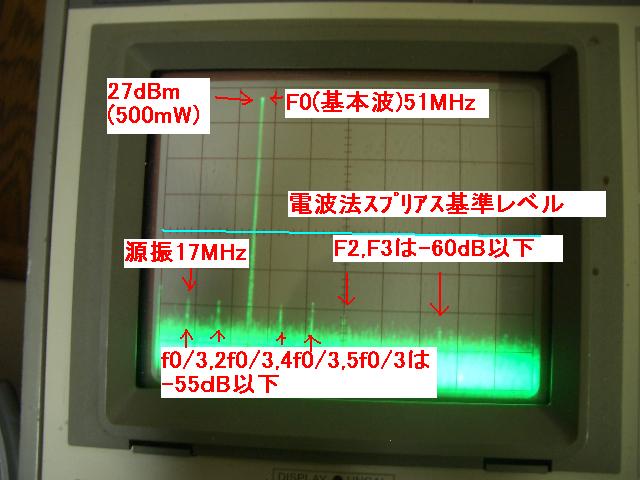

６）BPF出力
REF:+10dBm,SCALE:10dB/DIV,SPAN:200MHz
外部ATT:２０dB
※BPFでかなり綺麗になりました。電波法基準レベル
は楽々クリア。
BPFをもう１段追加すれば、１W以上に増幅しても
基準（-60dB)をクリア出来そうです。
BPFのTCを調整して上記の状態に追い込めた時には
思わずニンマリしてしまいました。
【最終調整状態】
各所の定数（主にコンデンサ）を変更し、
さらにスプリアスが低減しました。
スプリアスピークは2f0/3で-62ｄB程度になりました。

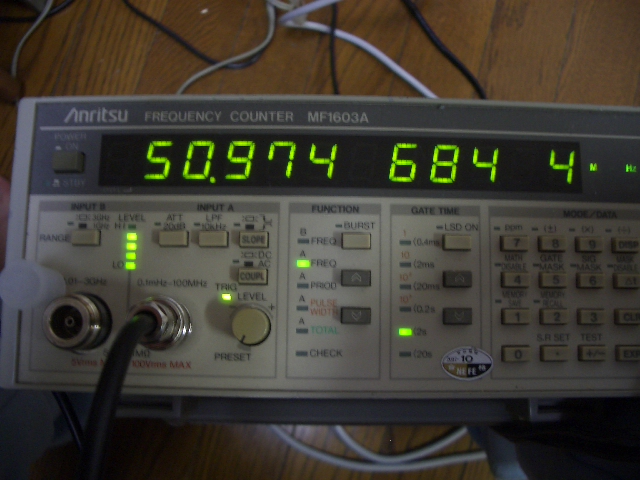

７）下限／上限周波数
VXOに直列に入れたPVC（１５PF＋１５PF)の容量を
変化させて周波数の上限下限を測定しました。
あらかじめVXOコイルのコア調整で下限を５１MHｚ弱に
合わせておきました。
下限周波数 上限周波数
※目標だった51.00MHz〜51.10MHzはカバー。
メイン（51.00MHz)でCQを出して、サブに移るという
運用が出来そうです。

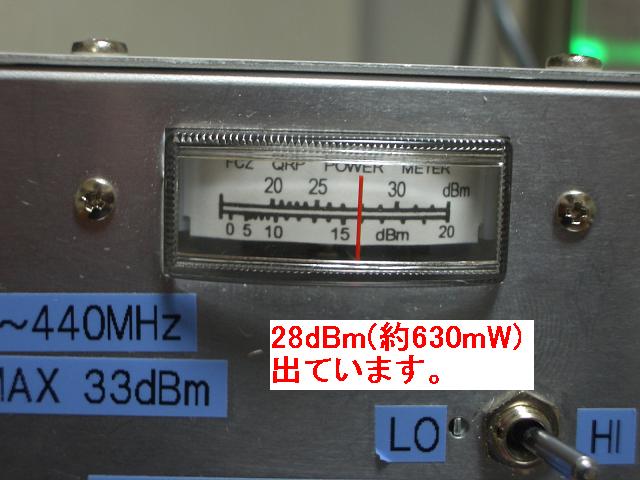

５．送信出力
※630ｍW程度出ています。
６．外観

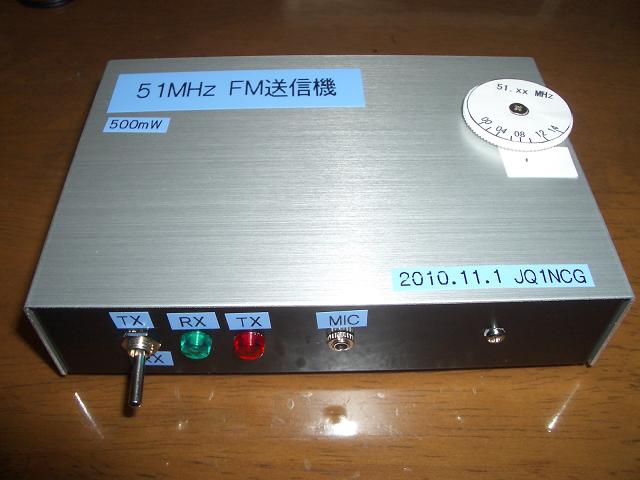

正面
背面

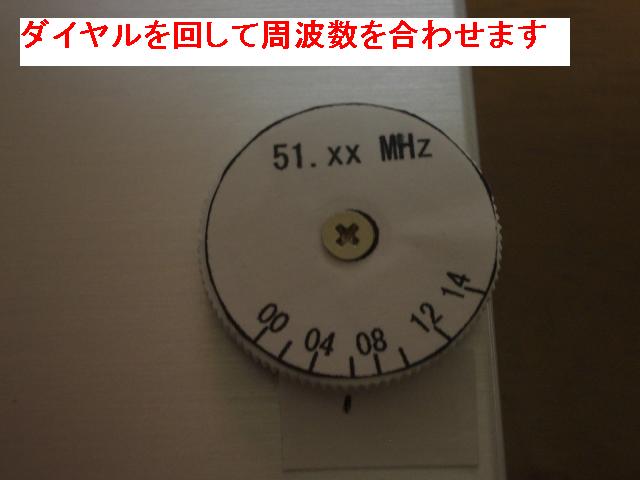

ダイヤル部
※50.00〜14まで目盛を振りました。
周囲温度等の変化で
±10KHzぐらいはずれることがあります。

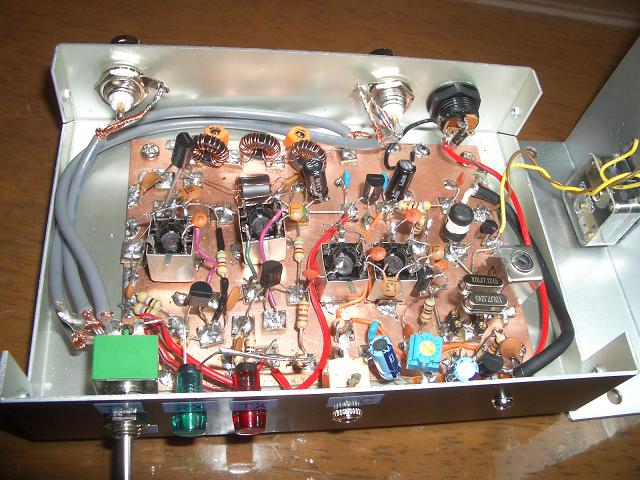

７．内部
途中経過を掲載してからいろいろいじりました。
追加回路としては、過変調時に占有周波数帯域が
広がり過ぎない様に、MICアンプ（兼振幅制限）と
LPFを付けました。
