DTMF発振器

ヤフオクにDTMF信号生成用のICが
出品されていましたので落札。
DTMF信号発信機能の付いていない
リグでWiresノードを制御する為の
発振器を製作しました。

１．仕様
　　　・１０キーとABCDキーを押下することによって、
　　　　背面のスピーカよりDTMF信号を送出する。
　　　・DTMF生成用ICの出力をアンプIC　LM386で増幅し
　　　　スピーカを鳴らす。　　　
　
２．外観

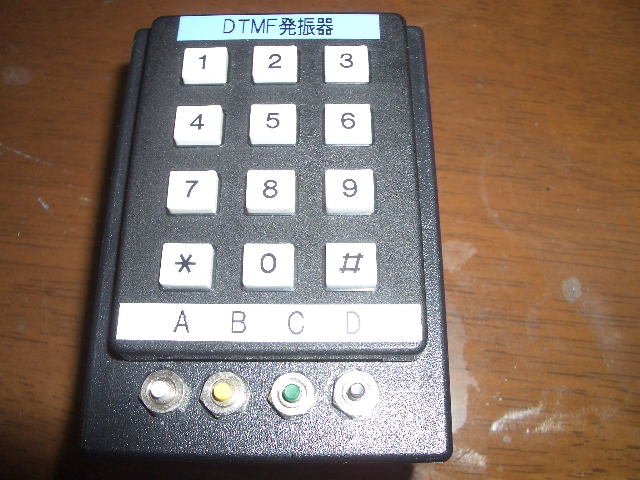

正面


※１０キーにはABCDキーが無いので、プッシュSWを４つ別につけた。

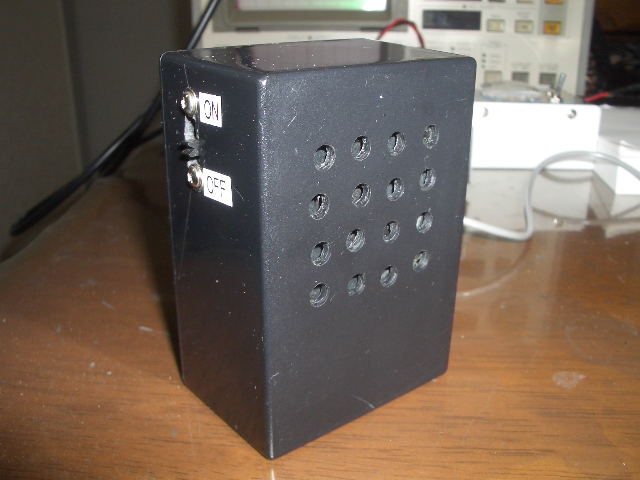

背面

※背面のSPからDTMF信号が出る。

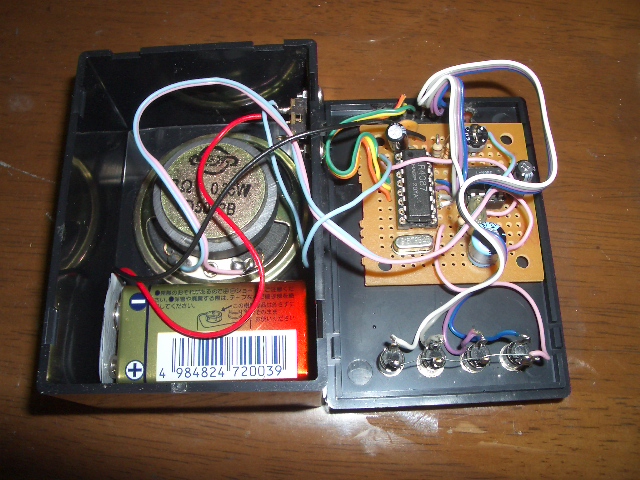

２．内部


※006P　９V電池で駆動しています。


※両手を使ってマイクと合わせながらでないと操作できないので、
　モービル走行中は使いにくくてほとんど使っていません。
