ECHO LINK用PCインタフェース

エコーリンクとWiresのゲートウェイを開設するにあたり、
まず、試験的に単純なインタフェースを製作してみました。
インタフェースが出来上がれば、
Wiresと同じ周波数＋TONEで立ち上げると、
ゲートウェイとなります。
実際に２週間程度運用してみました。

１．仕様

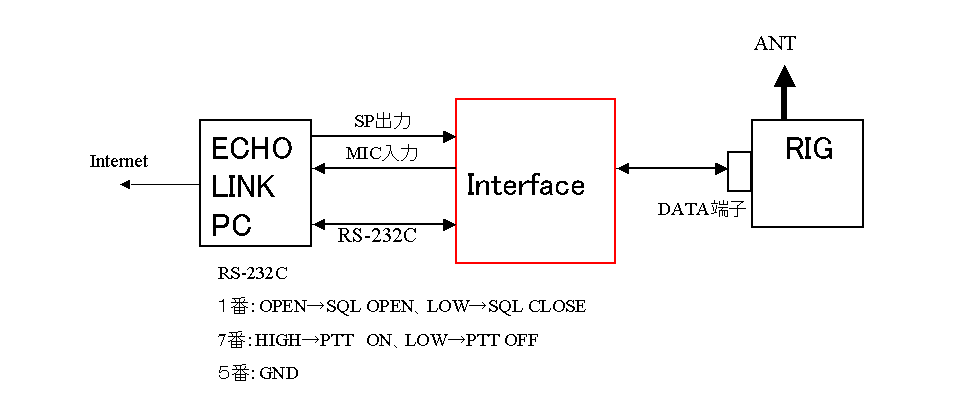

　　　・EchoLINKのソフトを動作させたPCのRS-232C端子にて、
　　　　PTT信号の送信、SQL開放信号の受信を行う。
　　　　エコーリンクのソフトにはRS-232Cのどの端子を
　　　　PTT用に使うか、SQL検出用に使うのかを設定できる。
　　　　当局の場合は、１番（CD)をSQL、7番（RTS）をPTT用に
　　　　使うことにしました。
　　　・PCのSP出力をリグのDATA端子のAF　IN、RF OUTを
　　　　PCのMIC入力につなぐ。
　　　・最初に最低限の構成で組み立てたシンプル版、
　　　　途中で少し部品を増やしたものの２種類を製作。



　　組み合わせたリグはFT-817です。他のリグとの
　　組み合わせではうまく動かないかもしれません。

２．外観

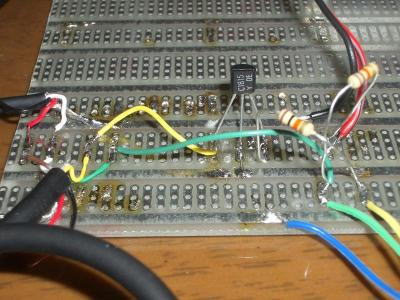

１）シンプル版


※基板上に部品を乱雑に載せただけの構成ですが。
　　Wiresと同一周波数、トーンにて立ち上げ
　　ゲートウェイとしての動作は問題ありませんでした。
　　Simple is BEST! ということだったのかもしれません。

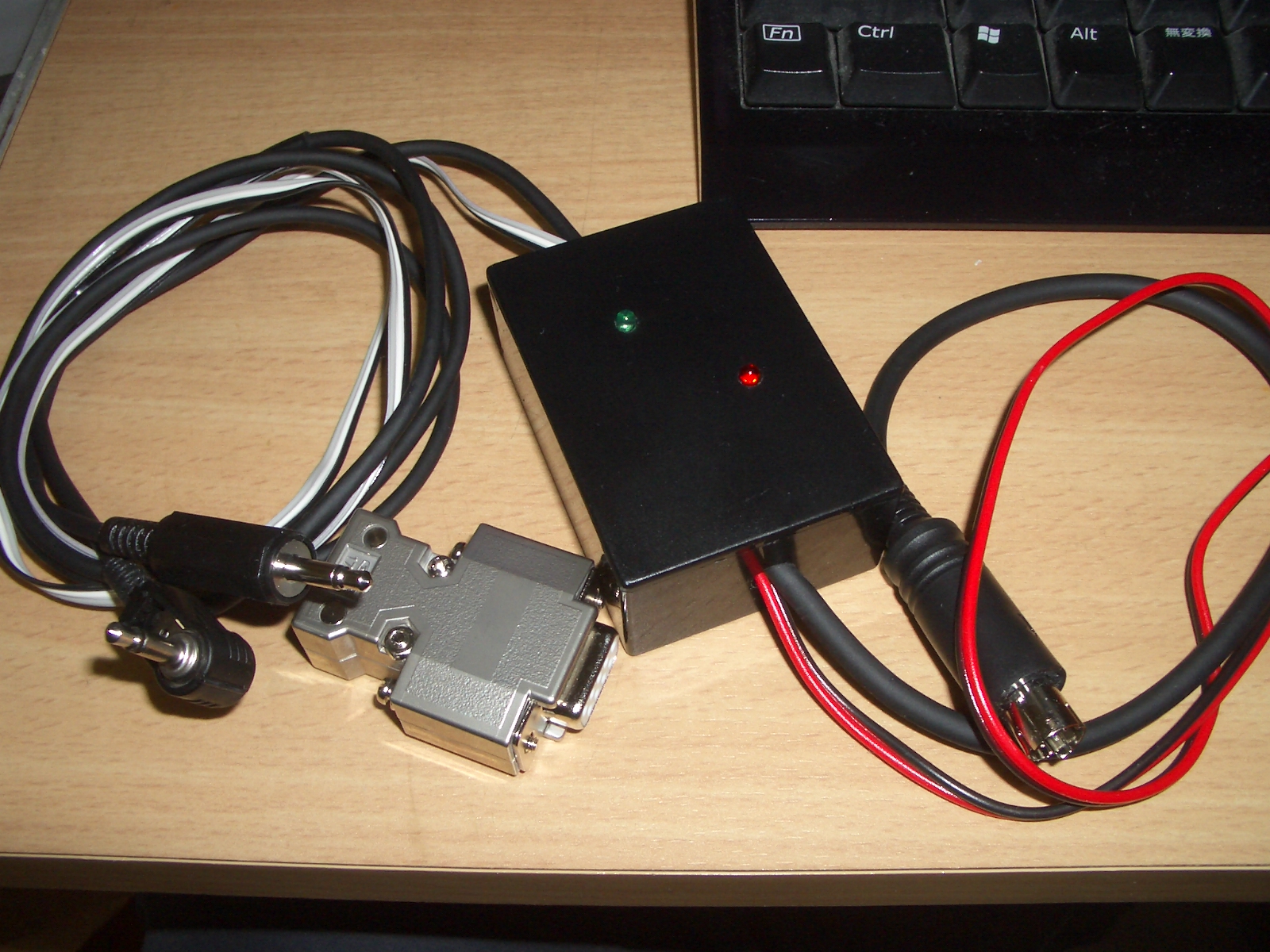

２）標準版
　　※何が標準なのか不明です。。。。が送受信を示す
　　　LED表示を付けました。
　　　それとケースに入れました。
　　　こちらも普通に動いていました。





３．回路図

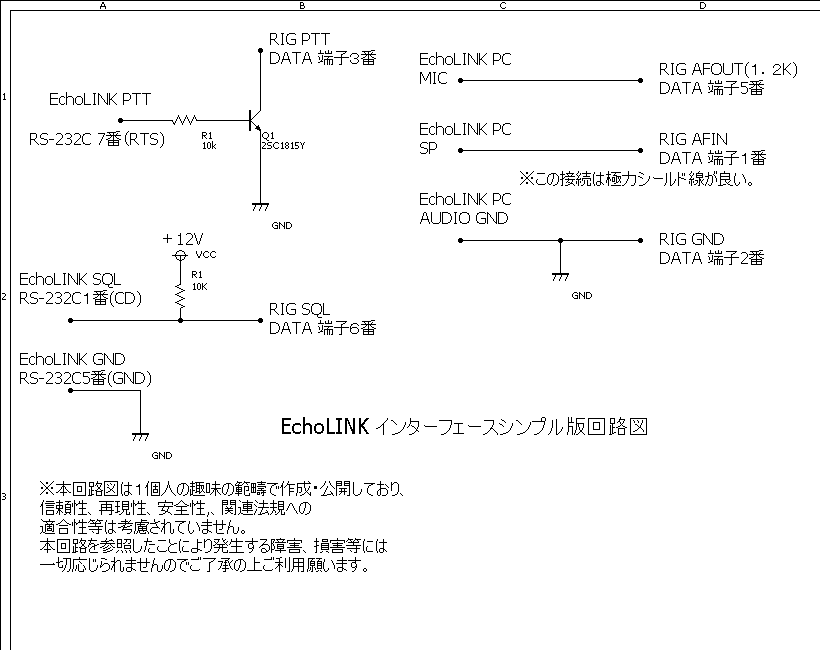

１）シンプル版

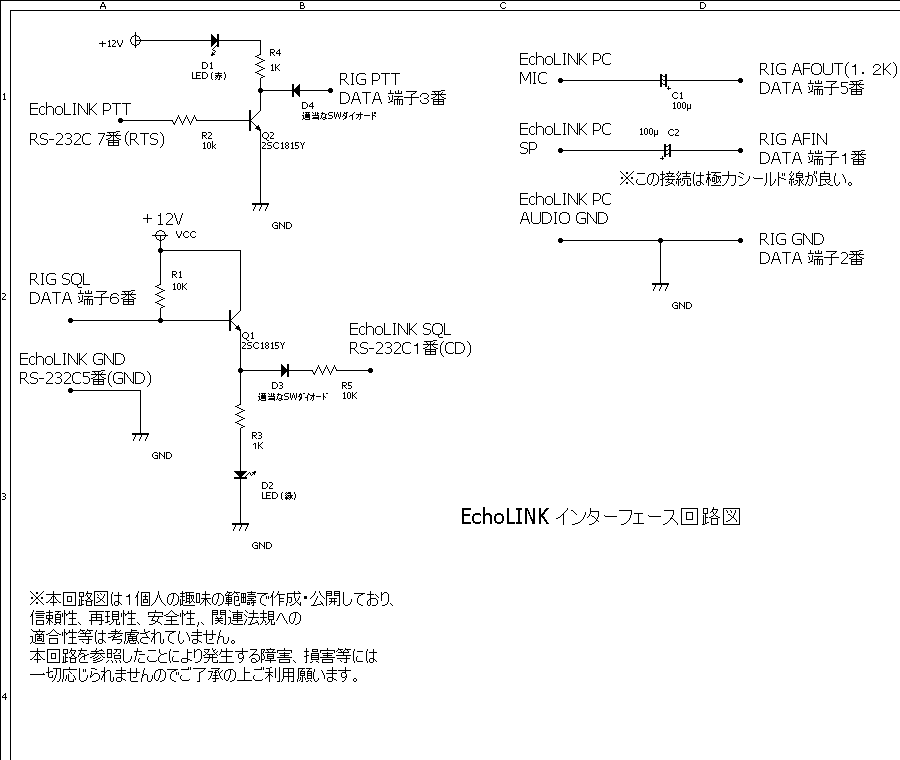

２）標準版


※EchoLINKはWiRESと違って投資が少なくても始められますので
　−Ｌ局を立ち上げてみませんか？
