１．仕様
・EchoLINKのソフトとELPttを動作させたPCのUSB端子に、
スピーカマイクを接続し、送話、受話、PTT信号の制御、
BUSY表示、ON AIR表示を行う。
・電源はUSBのVBUSから５Vを貰って動作させる。
・音声信号はUSBサウンドカードを使用する。
・PTT制御、BUSY表示、ON AIR表示にはUSBシリアル変換基板
を使用する。（変換基板は秋月電子のFT232RLを使用）
・USBハブを使用してUSBサウンドカードとUSBシリアル変換基板
をつなぐ。
・マイクはコンデンサマイクを使用、マイクアンプ（エレキットのNT5)で
増幅してからUSBサウンドカードに供給。
（マイクアンプが無くてもPC側の調整で必要なレベルには
調整出来ましたが、ショボイ感じの音質（いわゆるトークパワー弱い感じ）でした）
２．外観

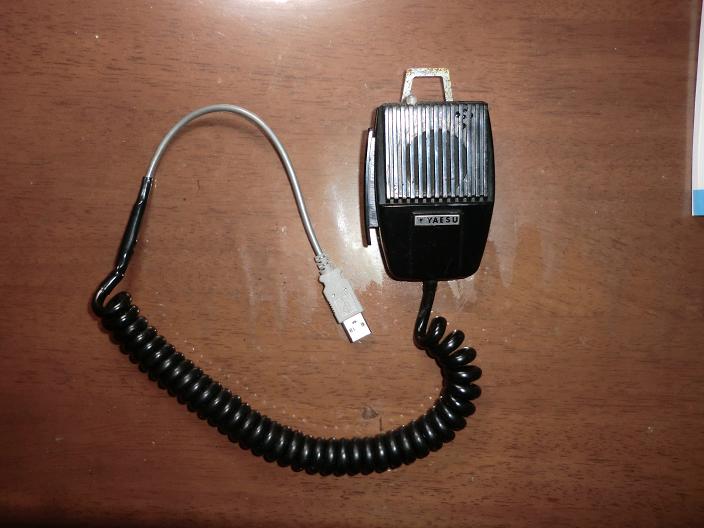

１）全体
※ジャンクで仕入れた旧式のハンドマイクを使用しました。
元々付いていた４ピンのマイクコネクタを切断し、
USBのコネクタを付けました。
ジャンクマイクの中には大きなダイナミックマイク素子が入っていましたが
取り払って、薄型スピーカとコンデンサマイク、各種回路基板等を組み込みました。
※USB部分が灰色なのは格好悪いですね。。。。黒で統一すれば良かった。

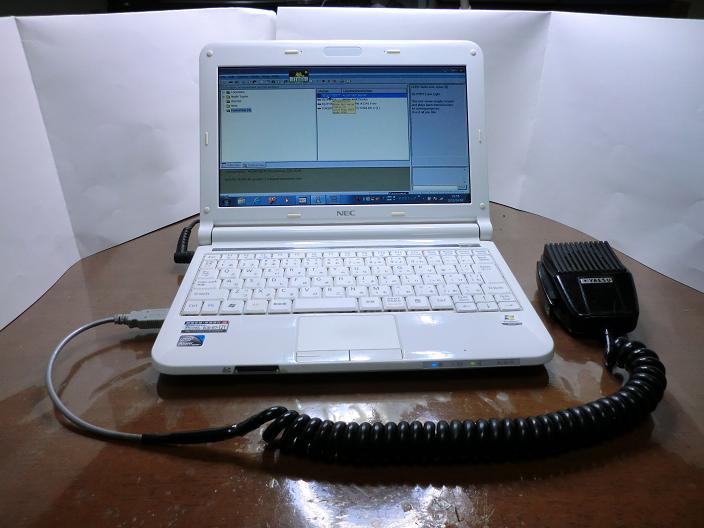

２）PCとの接続状況
※接続がUSBのみなので、すっきりシンプルです。
３）マイク部
※汚い！ジャンクマイクですいません。
上面に２色LEDを取り付けました。（BUSYには緑、送信時には赤く点灯）

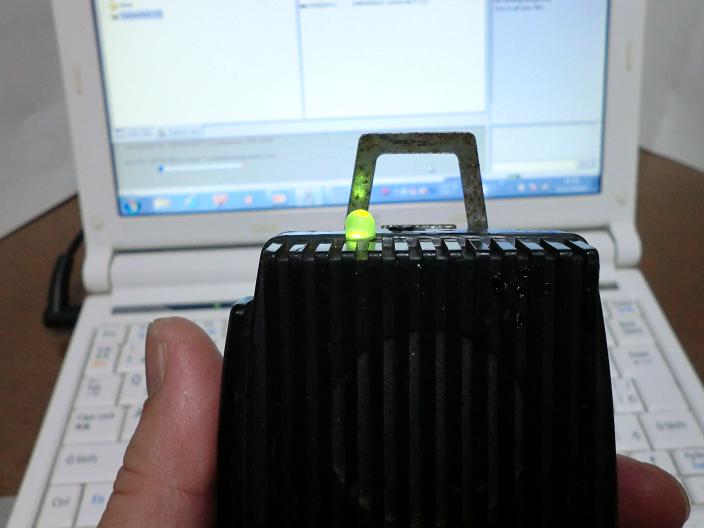

受信中

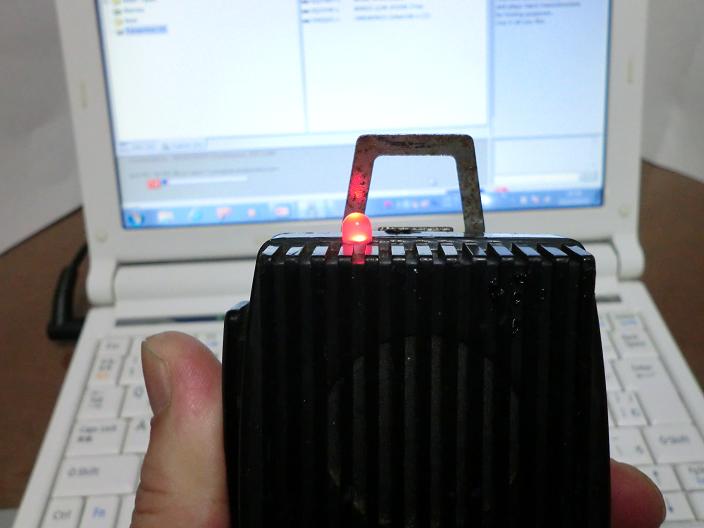

送信中
４）内部の状況
※ぎっしりと無理やり詰め込みました。
USBハブとUSBサウンドカードは電気屋さん等で市販されているものです。
分解して基板を取り出して使用しています。USBハブの基板にはUSBジャックが
半田付けされていましたがそのままではマイクに収まらないので１つ１つ丁寧に
取り外しました。
PTT SW部は元々のマイクに備わっていたものをそのまま使用しています。
３．回路図
※主要部分は市販品の基板等を使用しており回路的には特にこれといったものは
ありません。
コンデンサマイク用のバイアス電圧を2.2Vのツェナダイオードで作っています。
RTS#（受信検出）が受信時にＨＩになるのでトランジスタでＬＥＤ電流をスイッチングし
ＢＵＳＹランプを付けています。
ＣＴＳ＃（送信）は通常時はＨＩになっており、これをＬＯにすると送信状態に
なります。ＰＴＴ ＯＮでトランジスタをＯＮにしてCTS#とつないだコレクタを
ＧＮＤに落としています。
ON AIR LEDはPTT SW経由で直接点灯させています。従って、正確には、
マイクを握っているかどうかを表示していることになります。
点灯条件にRTS#=LOを加えれば、”本当”にON AIRしているかどうかの表示に
なりますが手を抜いてしまいました。
