WiRES Mobile Node UNIT
For Super Smart WiRES
JM7MUUさんのHPのSupet Smart WiRES外付けPTTの記事を拝見し、
モバイルノード運用に便利なスピーカ一体型のアンプを製作しました。
ベースは夏ごろに製作したHRI-100を接続するタイプのアンプ。
これを改造してHRI-100不要のSS WiRES用に仕様変更しました。
特徴
・マイクアンプを内蔵し、モバイルノードにありがちなトークパワーが薄い現象を改善。
・ボリューム付きのスピーカアンプを内蔵し、運転中の音量変更が簡単にできる様にした。
・おにぎりマイクを接続し、”無線らしさ”を追求。
（PC用のマイクではなんか雰囲気が出ないので。。。）
・マイクを握る手が疲れた時の為に本体にロック式のPTTSWを装備。

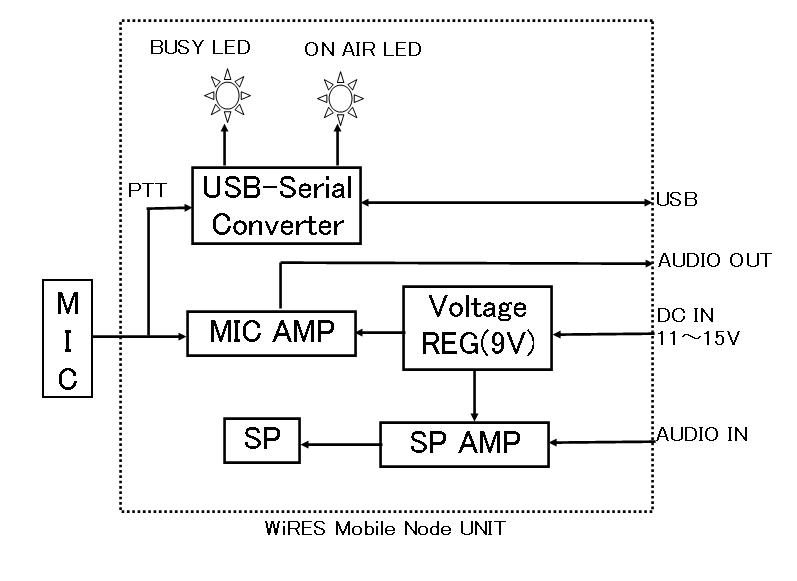

全体システム構成
・USB接続を経由して、PTT制御、BUSY/ONAIR状態の取り込みを行います。
・オーディオケーブルにてPCのMIC/SP端子と接続し、AUDIO信号を送受信。
・外部マイクとして、モービルタイプのおにぎりマイクを接続。
・電源は１２V程度とし、ACアダプターやシガープラグから供給。
内部構成
・BUSY/ON AIR LEDを装備し運用状態が把握できる様にした。
（２色LEDにしたほうが格好良かったかも）
・マイクアンプで送話レベルを改善、オーディオプロパティのマイクブーストはOFFでOK。
・レギュレータで降圧させることにより、電源からのノイズ混入を予防。
・スピーカアンプにボリュームを付けて受話レベルの変更を容易にした。
外観・各部の名称等

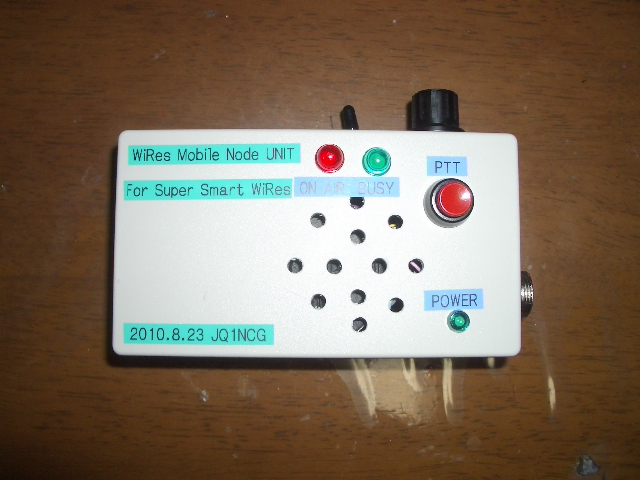

正面

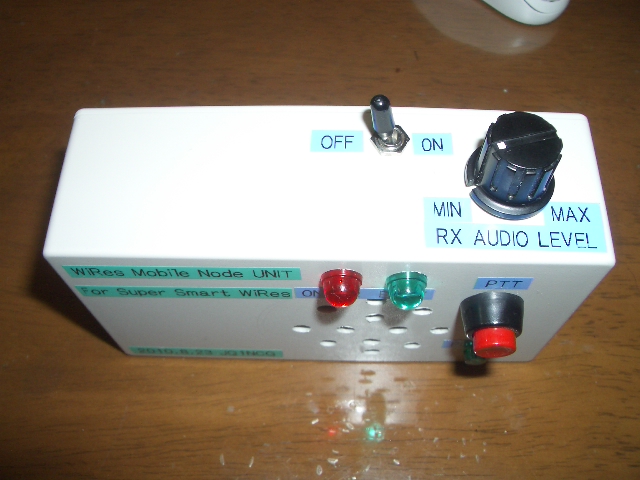

上面
右側面

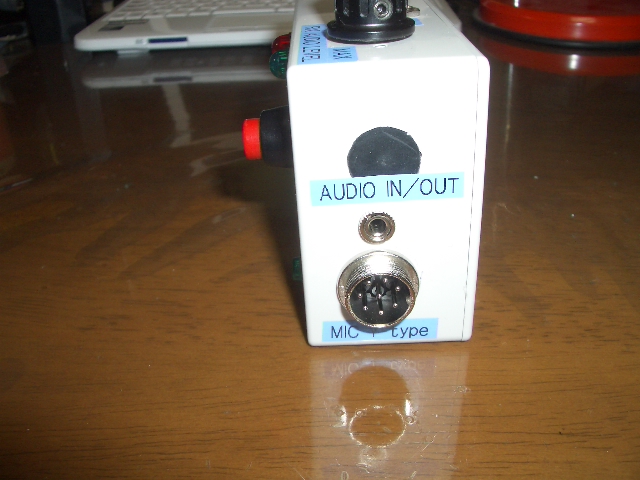

AUDIO IN/OUTのテプラが貼ってあるところの黒い丸はSS
WiRES対応改造する前に
HRI-100接続用のMini DIN 6ピンジャックがあった跡です。
左側面

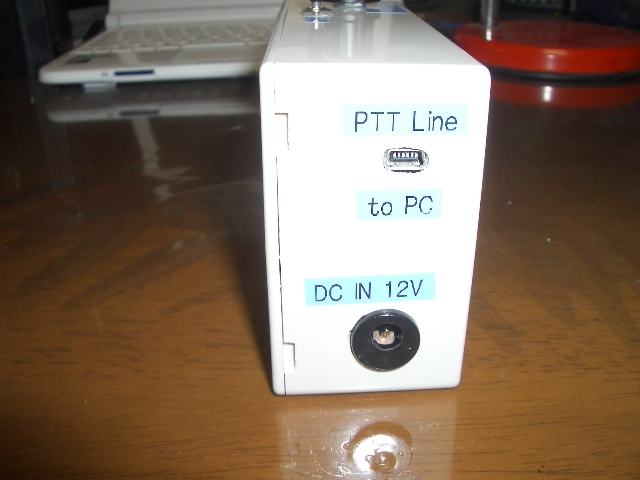

PCとはMini USB で接続します。

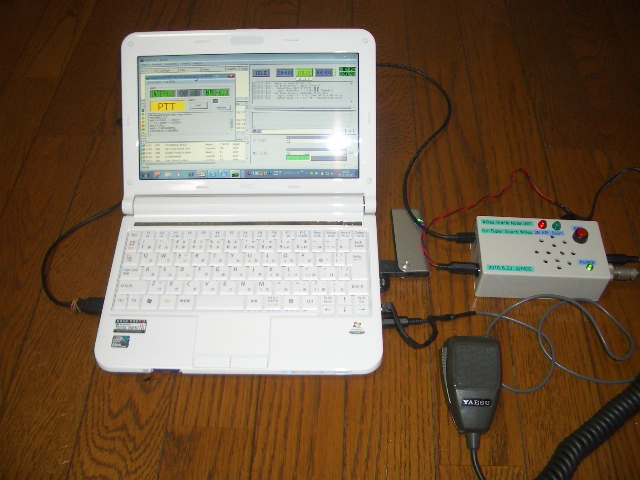

運用状態（受信中）
BUSY LED（緑色）が点灯しています。

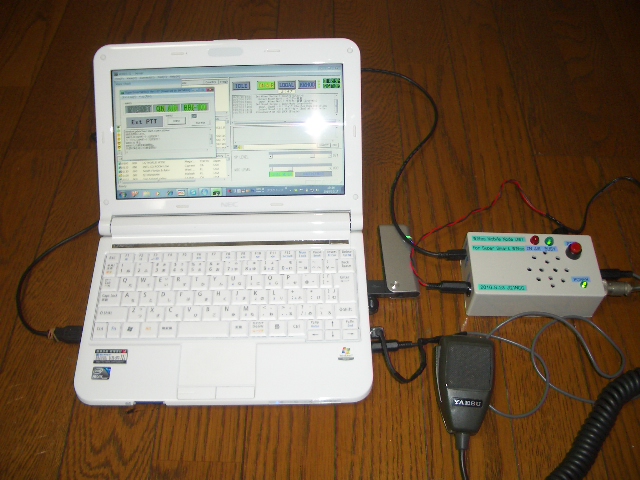

運用状態（送信中）
ON AIR LED（赤色）が点灯しています。（本体のPTTSWを使って送信状態にしています。）
今後の検討課題
・連続無変調防止回路の装備。
フェールセーフとしてPTTが押されっぱなしになっても、
３分強で送信状態を強制解除する機能をつけたい。
・３分前にお知らせタイマー
送信開始後、２分４５秒程度で音で知らせる。
欲張るとバーLEDや７セグLEDでカウントダウン表示も見られる様にする。
