FT-950　FT8インターフェースの紹介

【はじめに】

この製作記事を紹介してから10年以上になります。
10年以上前のノートPCは、ヘッドホン端子とマイク端子が並んでいましたが
最近のノートPCでは写真のようにヘッドセット端子のみとなっています。
ヘッドセット端子は4極になっています。

そこで、3.5mmステレオプラグ4極→音声・マイク分岐ケーブルが必要になります。

4極のプラグには、現在２つの規格があるので注意が必要です。
CTIA規格のものを使います。

この分岐ケーブルを使ってみたところ、困ったことにPCが外部マイクを認識しません。
原因はよくわかりませんが、MicとGの間にはコンデンサーマイク用の電源が繋がっているのですが
トランスST-23に電流が流れるとPCは誤接続と判断するらしく、外付けのマイクをキャンセルしてしまいます。

しかし対処方法が見つかったので、「分岐ケーブルを使う場合」のところで紹介します。

【外観】

【内部１】

【内部２】

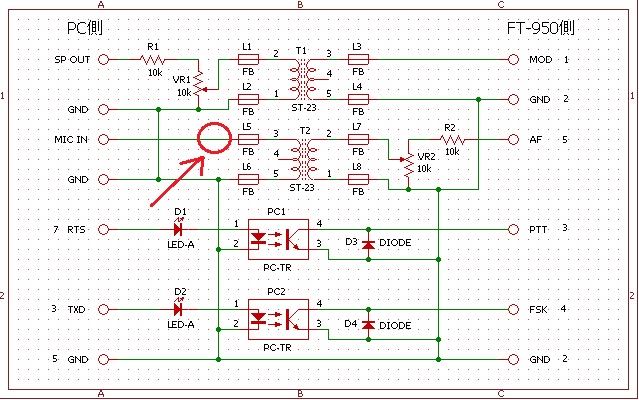

【回路図】

ＰＣ側端子（３．５φ　ステレオピンジャック）
　ＳＰ　ＯＵＴ　スピーカー　または　ヘッドホン出力
　ＭＩＣ　ＩＮ　　マイク　または　Ｌｉｎｅ　ｉｎ　入力
　ＧＮＤ　グラウンド

ＰＣ側端子　Ｄ－ｓｕｂ　９ピンコネクタ（メス）
　ＲＴＳ　　シリアルポート　７ピン
　ＴＸＤ　　シリアルポート　３ピン
　ＧＮＤ　　シリアルポート　５ピン

※ノートＰＣは、シリアルポートがない機種が多くなりました。
　その場合はＵＳＢ－シリアルポート変換ケーブルを使います。

ＲＩＧ（ＦＴ－９５０）側　ミニＤＩＮ６ピンコネクタ
（接続方法は取説参照）

PC側とRIG(FT-950)側をアイソレートするため信号トランス(ST-23)を使っています。
さらに、フェライトビーズを加えて高周波対策を万全に行っています。
信号トランスは電磁誘導を受けやすいのでＡＣ電源ラインや電源トランスなどから離すようにします。

［部品リスト］
Ｒ１，Ｒ２　抵抗　１０ｋΩ　１／８Ｗ
ＶＲ１，ＶＲ２　半固定抵抗　１０ｋΩ
Ｌ１～Ｌ８　フェライトビーズ　ＦＢ１０１
Ｔ１，Ｔ２　サンスイ　ＳＴ－２３
Ｄ１，Ｄ２　発光ダイオード　順方向電流２０ｍＡ位のもの
Ｄ３，Ｄ４　保護ダイオード　１Ｓ１５５５　他同等のもの
ＰＣ１，ＰＣ２　フォトカプラ　ＴＬＰ５２１

【分岐ケーブルを使う場合】

ここに電解コンデンサーを実装します。コンデンサーマイク用の電源（直流）をカットします。
容量は手持ちの2.2μFを使ってみました。

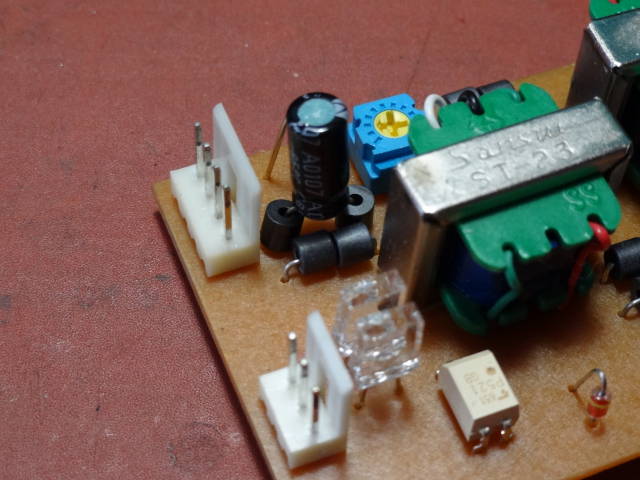

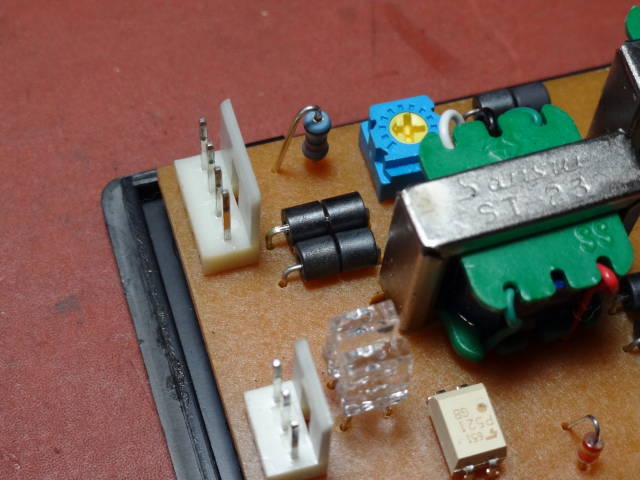

実装した電解コンデンサー。

上手く動作しました。推測通りでした。

【基板の版下】
