GPSレーダー探知機の修理

GPSレーダー探知機とは

速度取締装置が発するレーダー波を探知する機能に加え、 GPS機能により固定式取締装置や過去の取締エリアなどの位置情報を通知する装置です。 これにより、レーダー波を使用しない取締りにも対応し、安全運転をサポートします。

※Yahoo!検索より

私のGPSレーダー探知機

CELLSTAR ASSURA AR-G1A
GPS受信の他に、UHF 339MHz～470MHz、VHF 154MHz～162MHzも受信できる優れモノ。
しかし、製造後１０年以上経過しているので、最新のGPSレーダー探知機とは比較にならない。 近年ではレーザー式による速度測定が主流になっているとのこと。
固定式オービスなどはGPS機能が良いが、登録データーのダウンロード提供が終了しているので、 Yahoo!カーナビといったアプリを使うのが合理的。
古い探知機なので既に使えない機能もあるが、安全運転を色々アナウンスしてくれるので重宝してます。

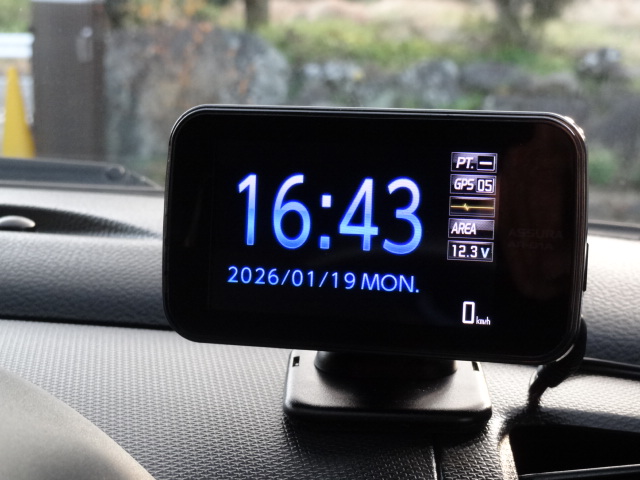

待受け画面は時計表示に設定してあります。

仕様・定格
・GPS受信部
　受信方式　　　：12ch　パラレル受信
　受信周波数　　：1575.42MHz
・レーダー受信部
　受信方式　　　：ダブルスーパーヘテロダイン方式
　受信周波数　　：Xバンド、Kバンド
・レシーバー部
　受信方式　　　：ダブルスーパーヘテロダイン方式
　受信周波数　　：UHF 339MHz～470MHz
　　　　　　　　　VHF 154MHz～162MHz

故障の内容

リモコンでの操作が出来なくなった。
（GPSレーダー探知機は、本体に操作するボタンがないのでリモコンでしか操作できない）
他に時計が不正確、GPS測位が確定するまでに時間がかかる。

故障の原因は？

第一に疑ったのはメモリバックアップ電池である。二次電池が使われているが、 電圧を測ってみると0.7Vでほとんどない状態。充電出来ていない。
リモコンの故障も疑ったが、赤外線LEDの発光は確認出来たので本体側の赤外線受信部かなと思う。
赤外線の受信不良とメモリバックアップ電池の故障は因果関係があるのかちょっと疑問。

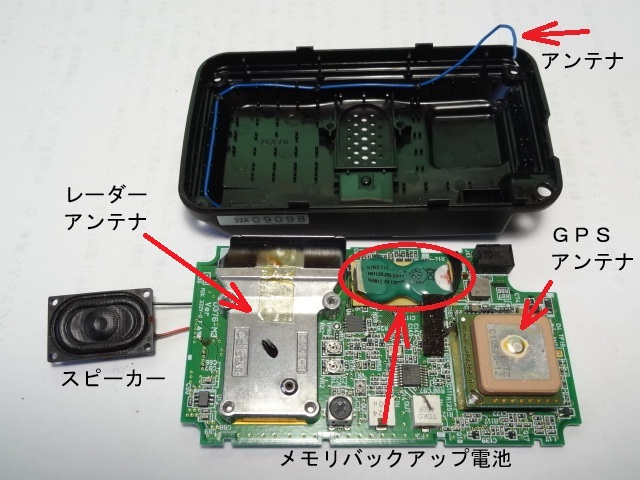

青色のリード線はVHF/UHFのアンテナと思われる。

メモリバックアップ電池

故障した電池は2/V15H 2.4V 15mAh ニッケル水素充電池です。2セルなので2.4Vです。
GPSレーダー探知機は色々なメーカーが製品を出していて、大概メモリバックアップ電池が使われています。 ところがメーカーによって電池の種類が異なります。 例えば、コムテックとユピテルは、マンガンリチウム二次電池 3Vを使っています。
何れの電池も寿命は５年程度です。

2/V15H 2.4V 15mAh が入手出来なかったので、代替品の2/V15H 2.4V 20mAhを購入しました。
この電池は、ノートパソコン用CMOSパックアップバッテリーなので簡単に入手出来ます。 容量が若干違うだけなので問題なく使えそうです。
価格は￥400

電池の交換作業

乾電池のように簡単に交換出来ません。

電池のリード線に付いているコネクタは使わないのでカットします。

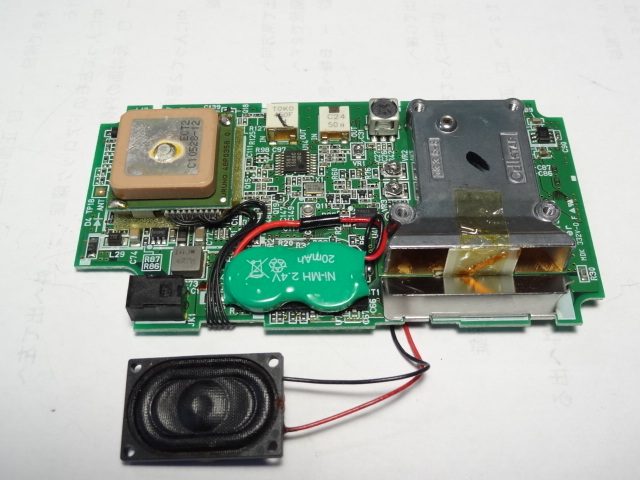

プラス側の赤色のリード線が短かったので延長しました。リード線をプリント基板にハンダ付けして、 両面テープで固定して交換終了。
基板を筐体に納めネジ止めして作業完了。

動作確認

やはりメモリバックアップ電池の故障が原因でした。

リモコン操作：OK
時計表示：電源ONと同時に正確な時刻を表示するようになりました。

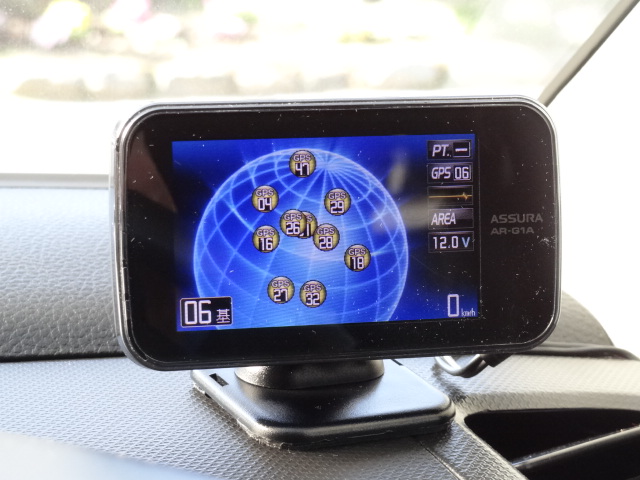

GPS測位：以前と比べて早くなりました。
これでまた５年位は問題なく使えるでしょう。
