SINさんの「ペリスコープ＆リングダクト方式スピーカー 」	コメント（読みにくい時は文字のサイズを小にして下さい）
↑クリックすると大きくなります。	まずは全体像を。 （奥に前に投稿いたしました２重管が見えます） これは、パーツエクスプレスで 面白いスピーカーが格安で出ていました。 メーカーはJVCだそうです。 角型なので、なんか興味をそそられ 買ってみることにして、構想を練ってまいりました。 構想が決まり、長岡式のペリスコープ＆リングダクト方式の 変形スリット・リニアダクトとでもいいましょうか？？ とすることにいたしまして、作りこみを行ってきました。 おー！ 前回ご投稿頂いた時に写っていたスピーカーですね！！ 面白い形のユニットですね。 沢山繋いで無指向性SPってのも楽しそう！

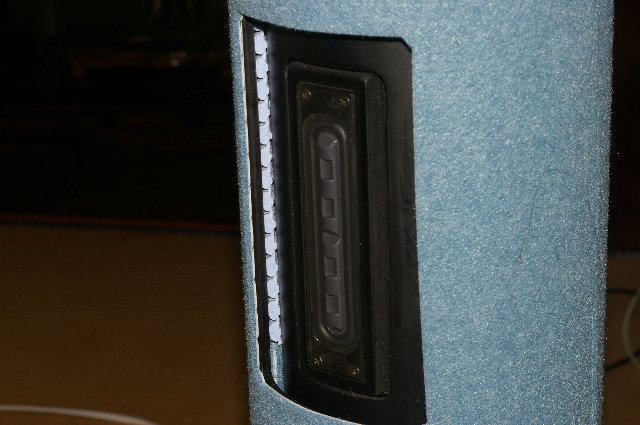

↑クリックすると大きくなります。 ↑クリックすると大きくなります。 ↑クリックすると大きくなります。	大体の構造的には、 ２５０ｍｍのVU１５０・１２５のサイドの曲線に スピーカーをレイアウト。 スピーカーに背面に３ｍｍのスリットを儲け、 １５０・１２５の間の片サイド空間の７ｍｍをダクトとする。 さらに塩ビの固定用のMDF板のセンターに ３８ｍｍ程度の穴を開け、そこに内部に吸音材を張った ５００ｍｍサスパイプをセットし、ペリスコープのダクトにする。 この側面加工は、なかなか大変だったのではないでしょうか？ 上がリングダクトで下もダクトになっているのですね。
	塩ビパイプの上下には、MDFを円加工、 さらに塩ビをはめ込む溝加工を行い 上下をM6の寸切りボルトで固定。 （プチプチで囲んで） プチプチ大活躍ですね！
	このスピーカーはあまり高音は期待できません。 よってピエゾツイーターを上にセット。 ツイーターのホーンは樹脂なので 鳴き対策で油粘土ダンプを・・・ 音は、少しハイ上がり気味で低音は少し足りないくらい。 定位がいいように感じ、ボーカルがいいように思えました。 ダクトをどちらか塞いでみた場合はどうなんでしょうか？ 低音の量感が増せばバランスが取れそうですね。 定位が良くボーカルが綺麗に聴こえるのは魅力です！！ それでは、また改良や新作製作されましたらご投稿下さい。 別館にも遠慮なくコメントして下さいませ。
