いましたが、最近、集中的に作業を行いましたので続編として掲載します。
今年のEスポシーズンに間に合わなかったので、
来年のEスポシーズンを新目標にすることにしました。
トランシーバとして、まずは受信系の基本設計を行いましたので、
受信系をケースに収め、フィールドに持ち出して受信実験を行い、
問題点を修正しました。
大きな修正点としては、局発をシンセサイザから水晶発振に変えました。
１０ｍ／６ｍとそれぞれの５ＫＨｚアップ用に、34.700MHz、34.705MHz、
35.300MHz、35.305MHｚの４種類が必要でこれらをシンセで作っていましたが、
位相ノイズ低減の為、水晶発振としました。水晶は特注で作ってもらいました。
まだ、気に入らない点は色々あるのですが
受信系としては現状でほぼ作業終了とし、今後は送信系の設計に着手予定です。
１．ケース収納状況
・送信系を組み込むスペースも考えケースを選定。
・基板はケース内部で３階建て構成としました。
・およそ階層分けは１階が受信系、２階が制御系、
３階が送信系です。
前面パネル
ケースに保護シートを貼ったままにしているので暫定的にマジックで
書いています。完成時にはテプラかインスタントレタリングで仕上げる予定です。
※左上がSメータ、中央上がモード切り替えSWでAMとFMを選択します。
右上が周波数設定部で４桁のサムホールSWで10KHzステップで周波数を
設定、右側のSWは５KHｚアップ用のSWです。これにより5KHzステップでの
直読運用を可能にしました。
BUSY表示はFMでスケルチオープン時に点灯（AMモード時はスケルチ無し）、
PLL表示はシンセサイザのロック時（正常時）に点灯します。
その下はAM運用時のGAIN調整です。（AGCがうまく作れなかったので手動でGAIN
調整することにしました。かなりシビアな調整が必要なのでQSBが激しいと厳しいかな）
右下は、SQL調整と電源SW兼ボリュームつまみです。
マイクコネクタとイヤホンコネクタにはまだなにもつながっていません。
BUSYランプ左側の穴にはONAIRランプが付く予定です。
背面パネル
※アンテナ端子は６ｍ用と１０ｍ用とで分けデュプレクサを実装するスペース
を節約しました。電源は１２Vとしました。１３．８V入れたらどこか壊れるかな？

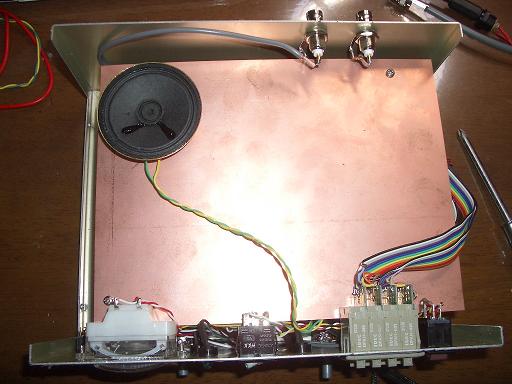

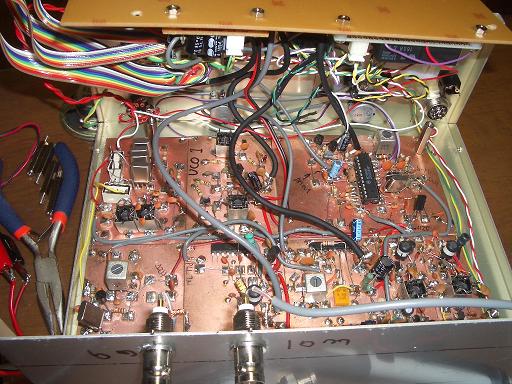

１階の基板
※受信系です。左上に特注した水晶が４個並んでいます。
各パートがむき出しですが最終的には銅板等でシールドする予定です。

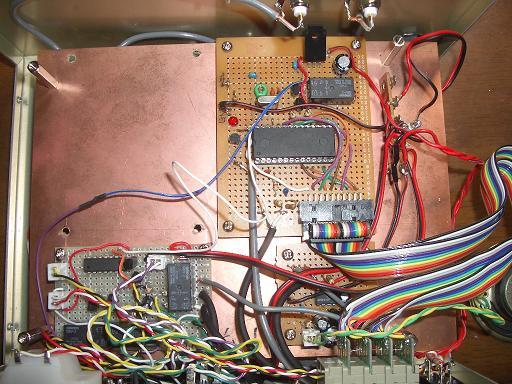

２階の基板
※制御系です。PLLシンセサイザのIC、モード切替制御、
低周波アンプ等があります。
３階の基板
※まだ何も載っていません送信系を組み込むスペースです。
収まりきれるかなあ？
２．受信特性
・FT-817を基準機とし受信特性を確認してみました。
・受信可能周波数は
50.000MHｚ〜53.995MHz
シンセサイザ設計の都合で50MHz未満、54MHz以上は合わせられません。
たとえばサムホイールを54MHzに合わせると、50MHzを受信するような仕様です。
24.800MHz程度〜29.995MHzです。
１０ｍバンド以外はおまけで「とりあえず聞こえるよ。」のレベルです。
おおむね24.800MHｚ以下はPLLがアンロックです。
※サムホールSW上では30MHzとか70MHzとかも合わせられますが
サムホールSWの１０MHｚの桁が偶数の時は２０MHｚ台、
奇数の時は５０MHｚ台になる仕様としました。

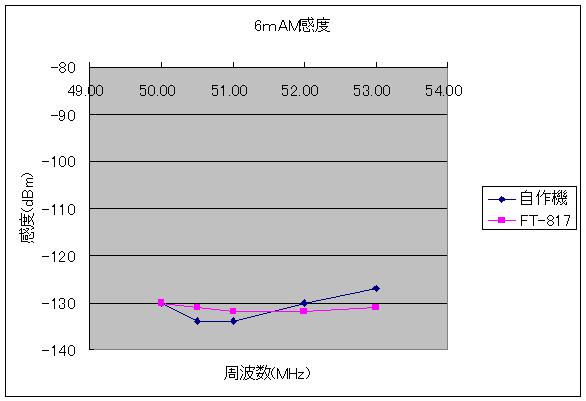

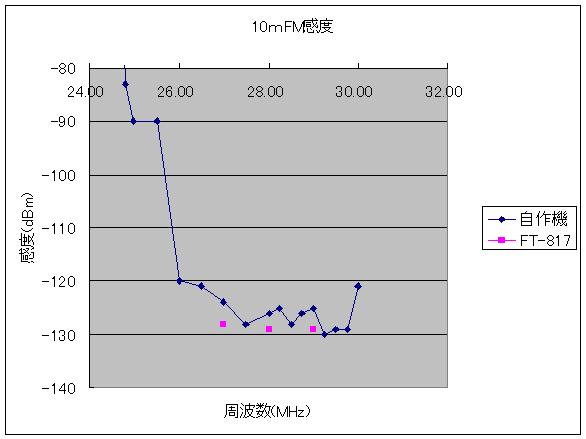

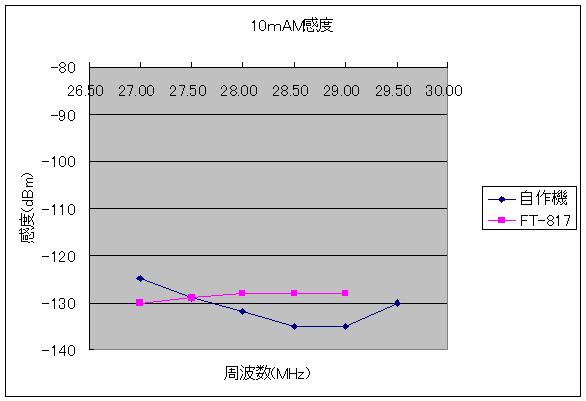

１）受信感度特性
SINADを測る設備を持っていないので、SSGから１KHｚのトーンで変調を
掛けた信号を入力し、レベルを徐々に下げていき聞こえなくなるレベルを
感度点としました。当局の耳で聞いた感じでの判断ですので参考レベルです。
グラフが下にあるほど感度が良いことになります。
ｄBmではピンとこないという方は次項のSメータの振れ具合特性
の項も参考にして頂ければと思います。

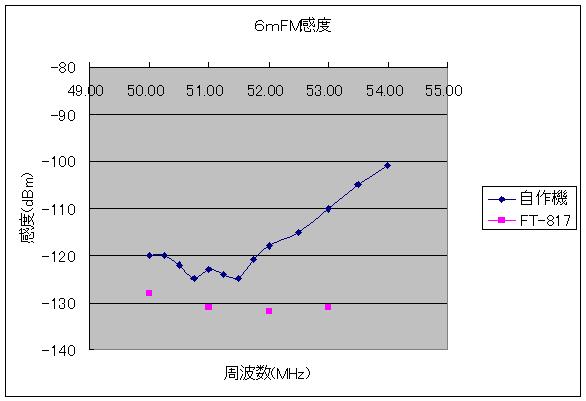

※６ｍFMがちょっと悪いですが使えないレベルではなさそうです。
６ｍFMはPLL基準周波数を作っている10.240MHz（10.240÷1024=10KHz）、
2nd局発の10.245MHz（10.7-10.245=455KHz）の５倍波が影響して
しまっている感じです。
ちなみに５倍波にあたる、51.2MHzと51.225MHzはアンテナつながなくても
フルスケール振ってしまっており全く使いものになりません。
これをどうするかは今後の課題です。

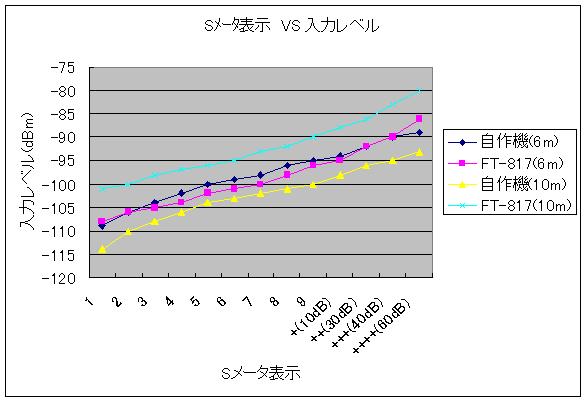

２）Sメータの振れ具合特性
※FT-817にはｄB表示が無いので、＋表示が出た後にS表示が
何個増えたかを＋＋、＋＋＋、＋＋＋＋としました。
自作機の振れが軽すぎる（弱い電波でも多めに振れる）感じです
のでもう少し重くしても良さそうです。半固定VRで振れ具合を
調整できる様にしてあります。
