自作パソコン　XEONデュアル編

２００２年１２月

仕事の元請さんからの依頼でパソコンを作ることになりました。以前作成したCAD図（100MB）クラスの図面も楽に作業できるものということで、XEONデュアルマシンを２００ｋ￥以内目標で作りました。	メーカー製の物となると３００ｋ￥以上になってしまうので、色々調べ、価格。com の書き込みを頼りに、秋葉のぷラットホームにて一式そろえました。
	まずMBはIWILLのｄｐ４００です。ケースとのセットで６８ｋでした。電源込みなので、１０ｋほどおとくでした。

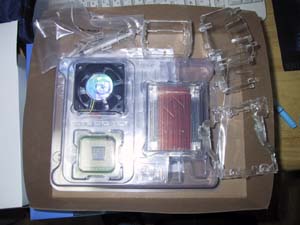

	XEONの2.4Ghzです。クーラーのフィンが重い・・・。値段は相場かな。
	CPUの型番表です。産地等がわかります。中に同じシールがあるので、とっておきましょう。インテルのホームページでいろいろ情報がわかります。
	付属の電源です。スイッチはついていません。コネクターはさすがにたくさんついています。 XEONデュアルは専用電源です。４３０ｗ仕様です。

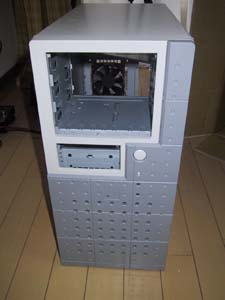

	ケースです。MBはE-ATXなので、ATXケースでは入りませんので、専用ケースが必要です。このケースは、奥行きはそれほど長くなく、幅を多くして、ATXより大きい部分を吸収しているようです。なので、ＭＢを付ける際は３．５インチベイをはずす必要があります。分解方法は、後部の手回しねじをはずし、天板をはずした後、上部ねじをはずします。そして取っ手を起こすとサイドカバーが外れます。どうせなら、上部ねじも手回しできればいいのに。

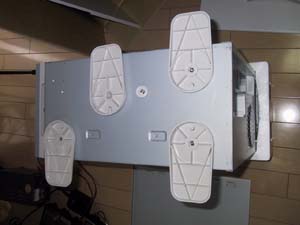

	足はスペーサーをはめて、下からねじ止めです。

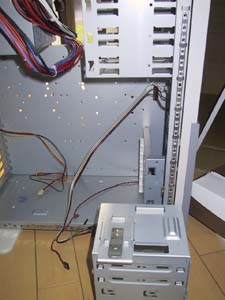

	３．５インチベイはレバーを押し下げ後ろへずらすだけで外れます。ただ、ＭＢの取り付け部は外れないのでちょっと気をつけましょう。５インチベイはそのままでＯＫ。前面カバーは上部の引っ掛け部は止めに関係ないので注意しましょう。前面から見て左右に箇所ずつあるつめがロックするので中から４箇所つめをはずすと簡単に外れます。
	スペーサーは問題なく付けられると思いますがＭＢに付属のプレートは、このケースの場合必要ないようです。クーラー取り付け用のプレートなのですが、スペーサーに直接クーラーを取り付けます。
	こんな感じで取り付けますが、クーラーの取り付けはやはり慎重になります。クーラーの取り付け方法は、CPUの取り説に書いてありますが、押さえバネの取り付けに苦労します。あと、シリコングリスもCPUに付属しています。ただ寒い時期だったので、塗るのに硬くて苦労しました。２個で一本使用しました。

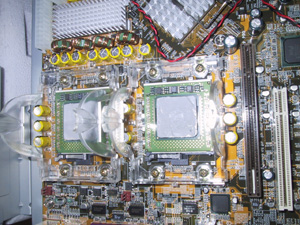

	上写真の拡大です。
	メモリーはＲＤＲＡＭなので２本差しです。ただ、指す場所が指定されるので注意です。空きスロットにさす＊＊＊（どわすれ）はＭＢに付属しています。

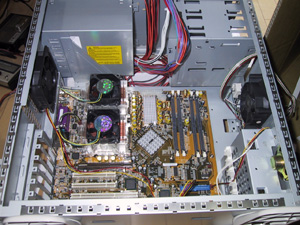

	ＭＢの組みあがりです。あとは通常のDOS/Vと同じです。５インチベイはスライド式で取り外し可能なのですが、ガタガ出ます。その上前面カバーをはずさないと５インチベイの取り外しが出来ないので意味無いですね。
	ＯＳセットアップの段階でこんなメッセージＣｏｎｐｕｔｅｒ　ｃｈａｓｓｉｓ　ｈａｓ　ｂｅｅｎ　ｏｐｅｎｅｄ　というメッセージがでてあせりましたが、ＣＭＯＳセッティングのマニュアル５．１８　ｃｌｅａｒ　ｃｈａｓｓｉｓ　ｉｎｔｒｕｓｉｏｎ　の設定を変更したら通常起動するようになりました。ＭＢのＦＡＮ電源も温度検知でオンになるようなので、マニュアルはしっかり見ましょう。（自己反省）
	こんなマウスも買ってきました。一応ＭＳのネームも入っています。８８０円でした。結構使いやすいです。最終的には２００ｋ￥超えてしまいましたがＣＰＵが予定の２．０Ｇｈｚから２．４になってしまった（２．０が１個しかなかったため）ので１５ｋほど予算がオーバーしてしまいました。出来ればＨＤをもう１個付けたかったな。
